Установка Опор к Раме Сцепного Устройства
Установите опорные ноги за рамой сцепного устройства для правильной опоры зерносушилки.
1.
Поставьте опорные ноги (E) к задней стороне рамы сцепного устройства, и выровняйте отверстия
в них с отверстиями в задней поперечной балке сцепной рамы (D).
2.
Закрепите опорные ноги к балке при помощи 2 болтов (B), 4 шайб (C), и 2 гаек (A) на каждую опору.

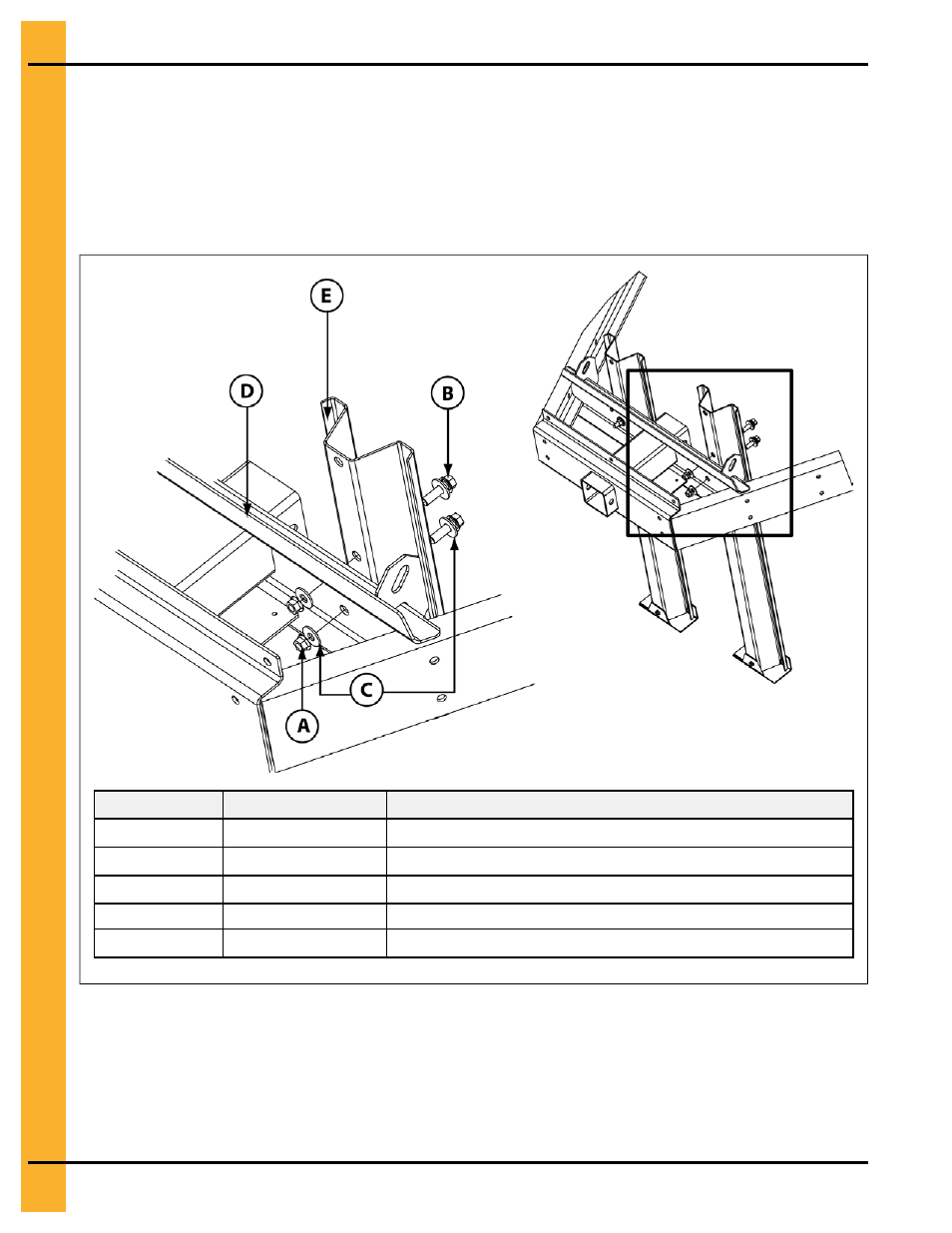

Рисунок 3-7 Установка опорных ног к раме сцепного устройства
Обозн.
Артикул
Название
A
S-8506
Гайка фланцевая 1/2'' (13 мм) оцинкованная
B
S-8856
Болт фланцевый 1/2'' x 1 3/4'' (13 х 45 мм) оцинкованный
C
S-2121
Шайба плоская 1/2'' x 1 3/8'' тип А (13 х 35 мм)
D
D01–2481
Задняя поперечная балка сцепной рамы
E
D01–xxxx
Опорная нога, см.
Высота опор Зерносушилки, стр. 21
