4. Сборка
92
PNEG-1857-RU Шнек 12" и 16" серии “X”

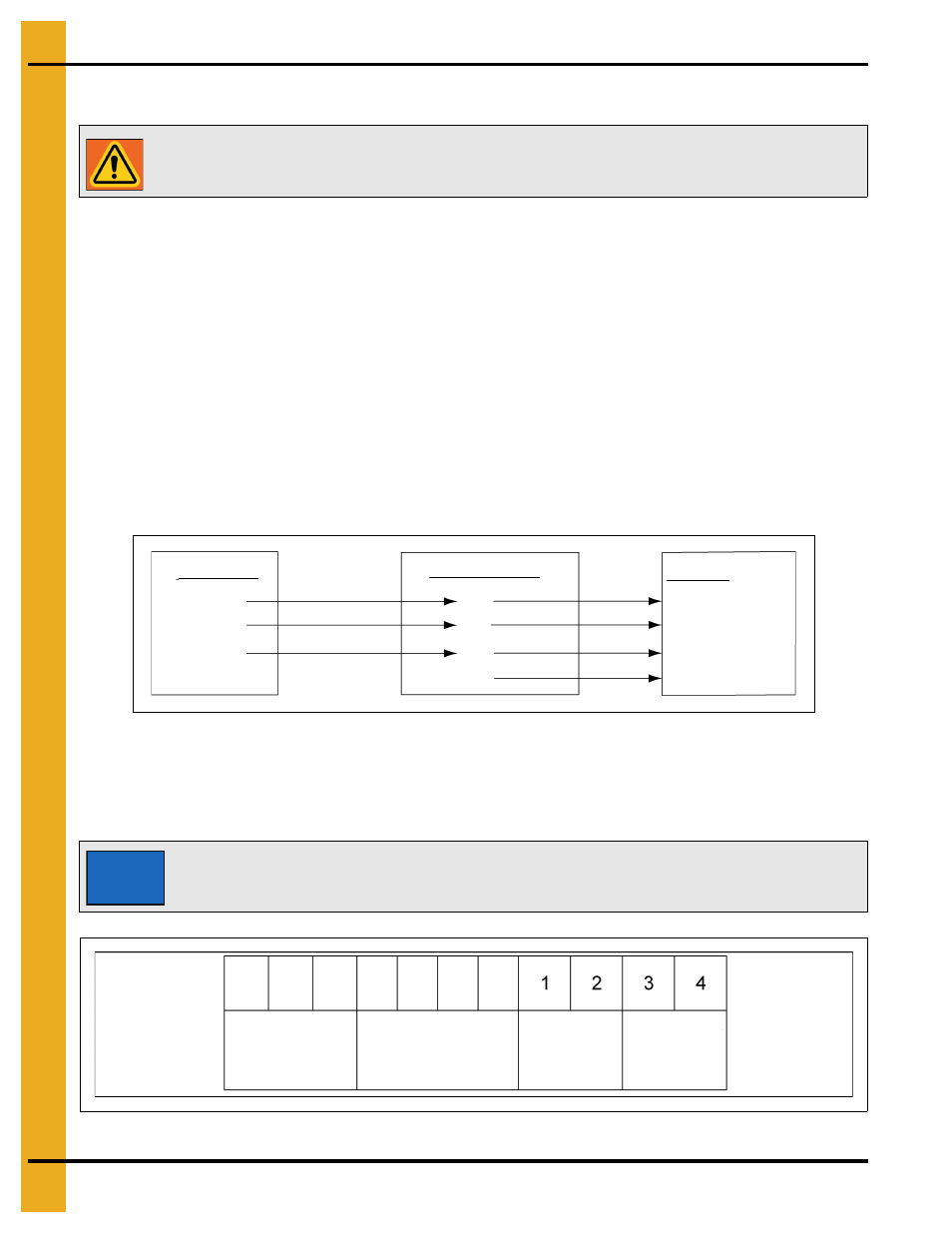

Схема соединений коллекторного кольца с двигателями
Подсоедините контактное кольцо к двигателям с помощью распределительных коробок шнека, как
показано ниже:
1. Провода 1-2: провода тепловой защиты двигателя (соединены последовательно)
2. Провода 3-5: выводы линий приводного двигателя направляющего устройства
3. Провода 6-8: выводы линий электродвигателя шнека
4. Провод 9: провод заземления
ПРИМЕЧАНИЕ: Сила тока/Напряжение:
• Кольца 1-5: Сигнал до 30 А/до 600 В.
• Кольца 6-8: 60 А/до 600 В.
• Кольцо 9: 60 А/до 600 В (подлежит заземлению).
ПРИМЕЧАНИЕ: Тип концевой заделки:
• 1-5: Питающие провода #10 AWG BLK.
• 6-8: Питающие провода #8 AWG BLK.
• 9: Питающий провод #8 AWG GRN.
Рисунок 4BM
ПРИМЕЧАНИЕ: Используйте экранированный провод между распределительной коробкой и
панелью. Провод от распределительной коробки до панели может быть любого
цвета.
Рисунок 4BN
ПРЕДУПРЕЖДЕНИЕ: установка должна выполняться сертифицированным
электриком, с соблюдением всех национальных и местных правил.
+24
ОБЩ.
СИГ.
SHD (см. Примечание)
Кодовый
Распределит
Панель
Зеленый
Коричневый
Белый
ПРИМЕЧАНИЕ: провода кодового датчика ДОЛЖНЫ быть проложен в
кабелепроводе отдельно от проводов питания на противоположной
стороне туннеля.
NOTICE
M2 - ТРАКТОР
14 - 10 AWG
Cu 75°C 7 дюйм-фунтов
КОДЕР
18 - 10 AWG
Cu 75°C 7 дюйм-фунтов
ТЕПЛОЗАЩИТА
ДВИГАТЕЛЯ
18 - 10 AWG
Cu 75°C 7 дюйм-
фунтов
ПРИСУТСТВИЕ
ОПЕРАТОРА
18 - 10 AWG
Cu 75°C 7 дюйм-
фунтов
SH
D
СИГ
.
ОБ
Щ
.
+24
T1
T2
T3
