4
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
Данная вытяжка предназначена для
монтажа на стене кухни.
1. Снимите жиропоглощающий фильтр
(см. инструкцию по эксплуатации).
2. Начертите линию на стене от потол­
ка до нижнего края вытяжки в центре
того места, в котором предполагает­
ся установить вытяжку.

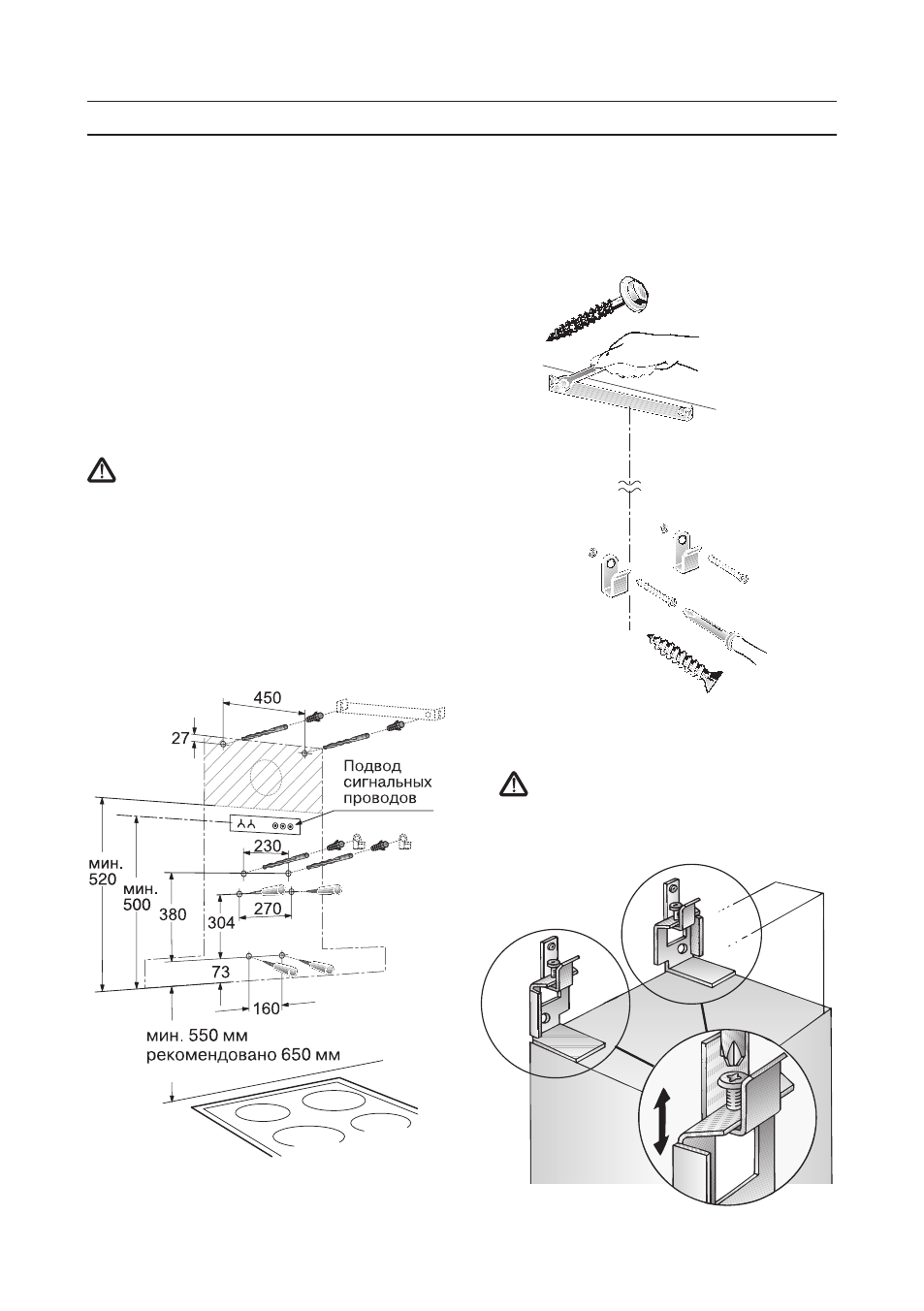

3. Используйте шаблон для маркировки
на стене точек, в которых будут ус­
тановлены шурупы. Чтобы облегчить
подвешивание вытяжки, начертите
контур той зоны, где будет крепиться
вытяжка.
Обеспечьте минимальное расстоя­
ние между варочной панелью и вытяж­
кой 550 мм для электрической варочной
панели. Нижний край шаблона распола­
гается на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия Ж  мм (
для верхних и  для нижних крепежных
уголков). Вставьте дюбели в отверс­
тия таким образом, чтобы они были
заподлицо со стеной.
Примечание. Если предполагается
устанавливать какие­либо специальные
принадлежности, это следует учесть.
5. Привинтите верхний и два нижних
крепежных уголка.
6. Подвесьте вытяжку. Выровняйте ее по
высоте и по горизонтали с помощью
регулировочных винтов.
Проверьте, правильно ли отмече­
ны места для 4 нижних крепежных от­
верстий, при необходимости отметь­
те их заново.
монтаж
