4
3603.00.0.000 РЭ - ГР
5 УСТРОЙСТВО ИЗДЕЛИЯ
5.1 на верхней поверхности короба воздухоочистителя находится фланец для отвода
очищенного воздуха.
для работы воздухоочистителя в циркуляционном режиме установите заслонку,
зафиксировав ее в нижней декоративной трубе винтами самонарезающими
(рис.2).
ПеРед УСТанОВКОЙ заСЛОнКи заВедиТе В Паз, РаСПОЛОженнЫЙ
на ее ВеРХнеЙ ПЛОСКОСТи, заЩиТнУЮ ВТУЛКУ, наХОдяЩУЮСя
на ШнУРе ПиТания.
для работы в вытяжном режиме соедините гофротрубой диаметром 150 мм
(приобретается отдельно) фланец воздухоочистителя с фланцем решетки
вентиляционного отверстия. Рекомендуется приобретать вентиляционную решетку
с отверстиями, позволяющими сохранить естественную вентиляцию.
5.2 С помощью фильтров с угольной пропиткой (Рис.3) (рекомендуется устанавливать на
воздухоочистители, работающие в циркуляционном режиме) всасываемый воздух,
дополнительно очищается частицами активированного угля. Фильтры с угольной
пропиткой не подлежат регенерации и должны заменяться примерно каждые шесть
месяцев (в зависимости от интенсивности эксплуатации).
5.3 для доступа к фильтру и увеличения площади забора воздуха, при интенсивном
выделении дыма центральная стеклянная пластина воздухоочистителей ВО3603,
ВО3603-01 открывается.
Кнопки управления, в зависимости от модели и модификации могут быть
пластмассовыми или резиновыми.

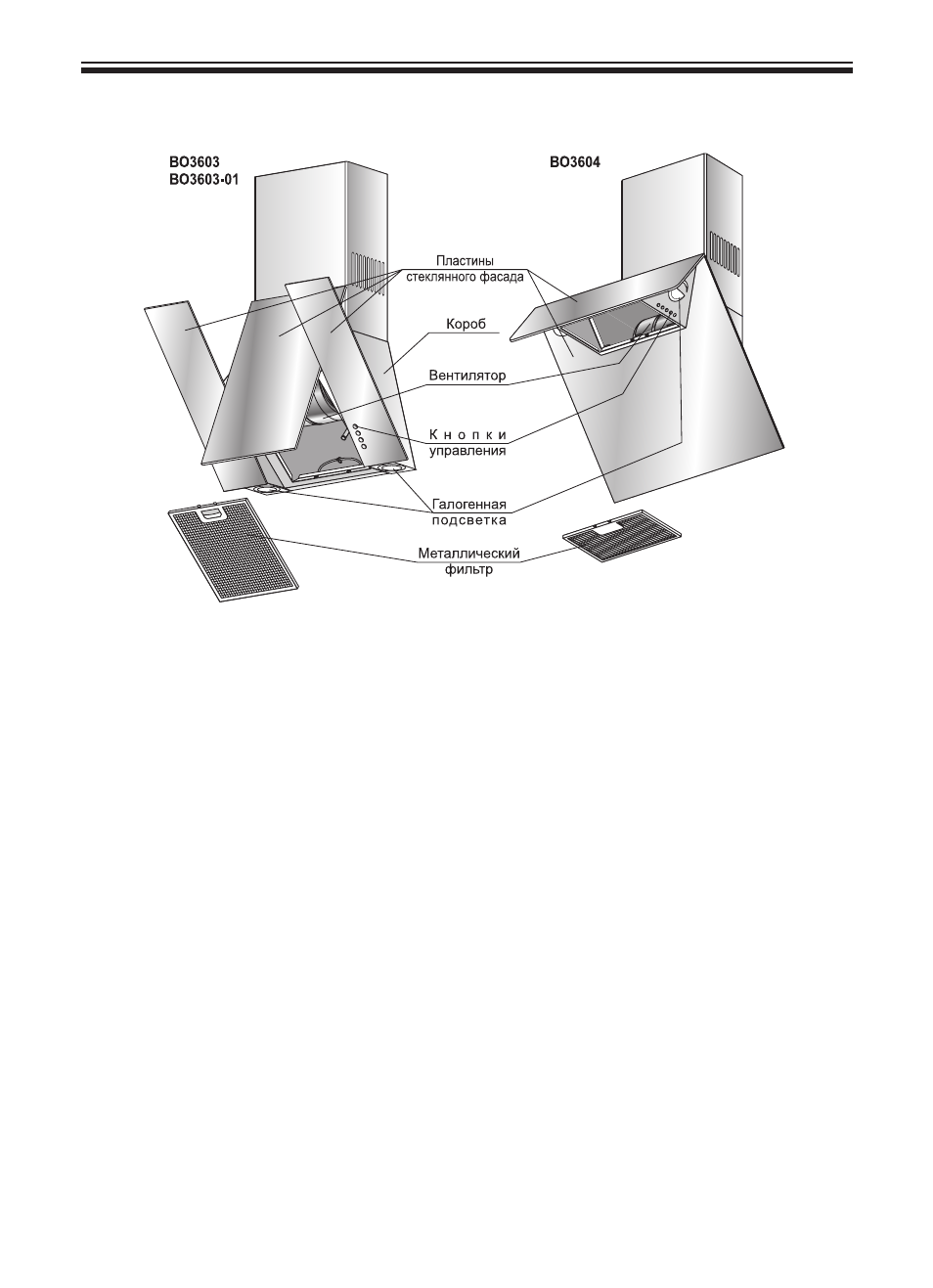

Рис. 1
