10
Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
23
1 7 2
523
94
150
мин. 550 до электроплиты
мин. 650 до газовой плиты
600
900
138
479
216

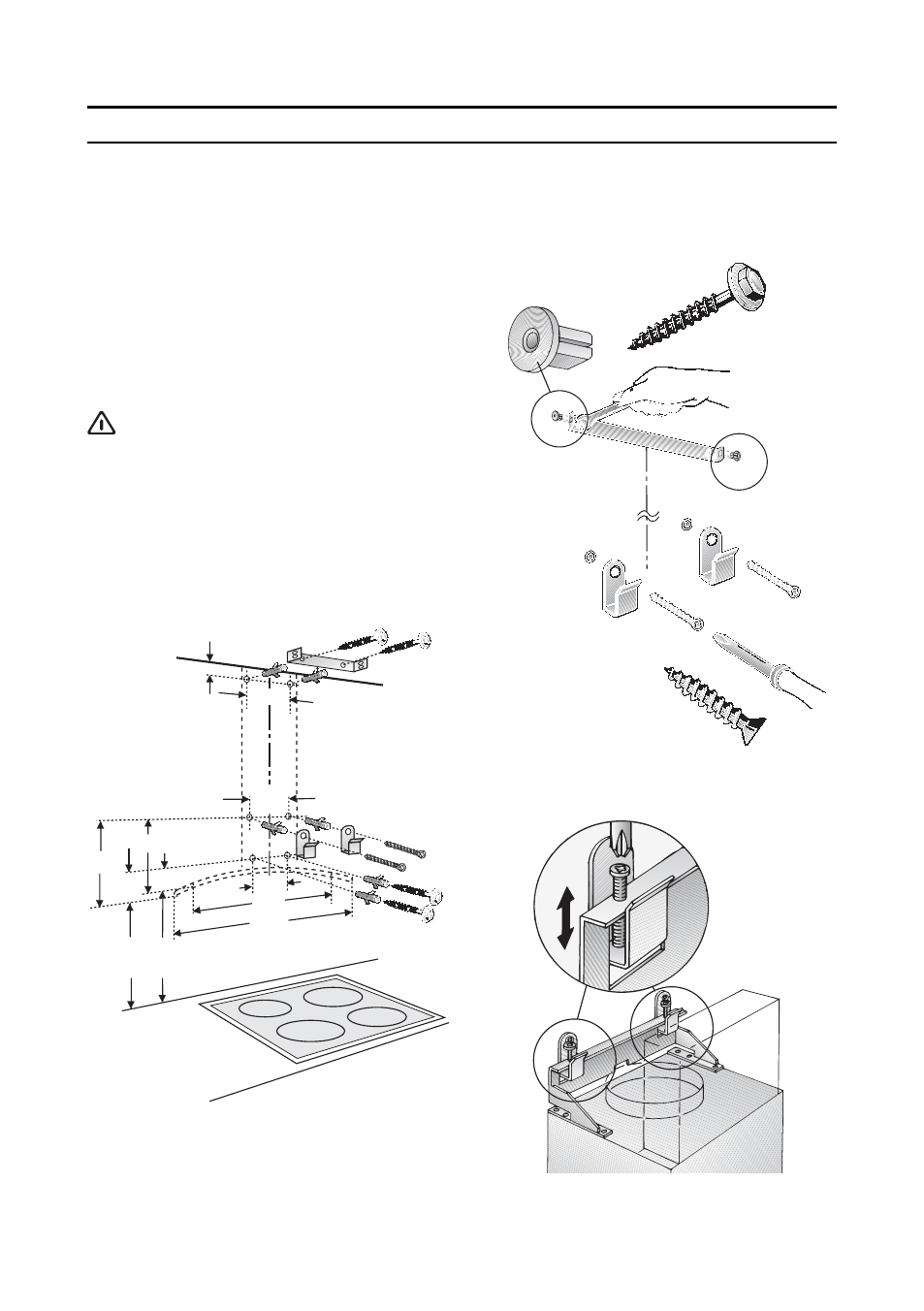

Монтаж
Данная вытяжка предназначена для монта
жа на стене кухни.
1. Снимите жиропоглощающий фильтр (см.
инструкцию по эксплуатации).
2. Начертите линию на стене от потолка до
нижнего края вытяжки в центре того ме
ста, в котором предполагается устано
вить вытяжку.
3. Используйте шаблон для маркировки на
стене точек, в которых будут установле
ны шурупы. Чтобы облегчить подвешива
ние вытяжки, начертите контур той зоны,
где будет крепиться вытяжка.
Обеспечьте минимальное расстояние
между варочной панелью и вытяжкой
550 мм – для электрической варочной па
нели и 650 мм – для газовой варочной па
нели. Нижний край шаблона располагается
на уровне нижнего края вытяжки.
4. Просверлите 4 отверстия
∅ 8 мм для вы
тяжки и 2 отверстия
∅ 8 мм для обшивки
вытяжной трубы. Вставьте дюбели в от
верстия таким образом, чтобы они были
заподлицо со стеной.
5. Прикрепите 2 входящие в комплект по
ставки прокладки к скобам для крепле
ния обшивки вытяжной трубы.
Прикрепите скобы для крепления обшив
ки вытяжной трубы 2 болтами с шести
гранной головкой.
6. Навесьте вытяжку.
Выровняйте ее по высоте и по горизон
тали с помощью регулировочных винтов.
Примечание. Если предполагается уста
навливать какие либо специальные принад
лежности, это следует учесть.
