a 2 решетки на циркуляционные
отверстия
(только для режима циркуляции
воздуха)
b 2 предохранительных листа
для монтажа вытяжной трубы.
c 1 поворотный патрубок
(только для режима отвода
воздуха)
d 1 алюминиевый шланг
для подсоединения поворотного
патрубка к выдувному патрубку
моторного узла (отсутствует у
изделий модельного ряда ...EXT)
e 2 шланговых хомута
для закрепления воздуховода.
f 1 переходной патрубок
для воздуховода C 125 мм
(отсутствует у изделий модельного
ряда ...EXT).
g 1 невозвратный клапан
для установки на выдувной
патрубок моторногоузла (только
для режима отвода воздуха;
отсутствует у изделий модельного
ряда ...EXT).
h Верхний держатель настенного
крепления
для крепления уравнительной
секции.
i Средний держатель настенного
для крепления уравнительной
секции.
j Нижний держатель настенного
крепления
для навески самого прибора.

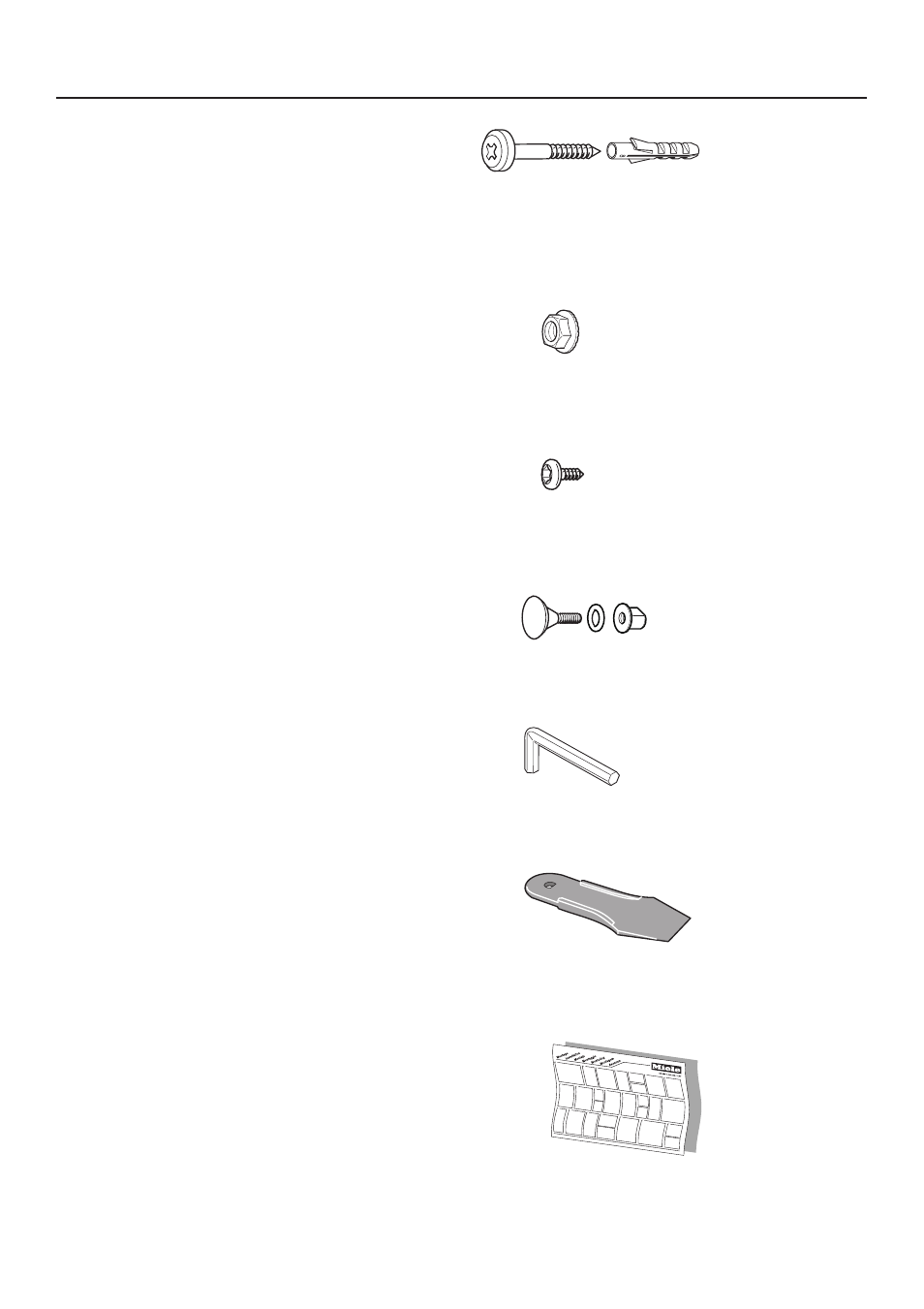

8 шурупов 5 x 40 мм с большой
головкой и
8 дюбелей S 8 для фиксации
держателей на стене.
2 гайки M 6 с зубчатым венцом для
крепления изделия.
2 шурупа 3,9 x 7,5 мм для крепления
вытяжной трубы.
2 винта M4 с гайками для крепления
стеклянной панели
1 шестигранный ключ для
юстировки прибора по высоте
1 рукоятка для демонтирования
вытяжной трубы
Руководство по монтажу DIN A3
Монтаж
