5 УСТРОЙСТВО ИЗДЕЛИЯ

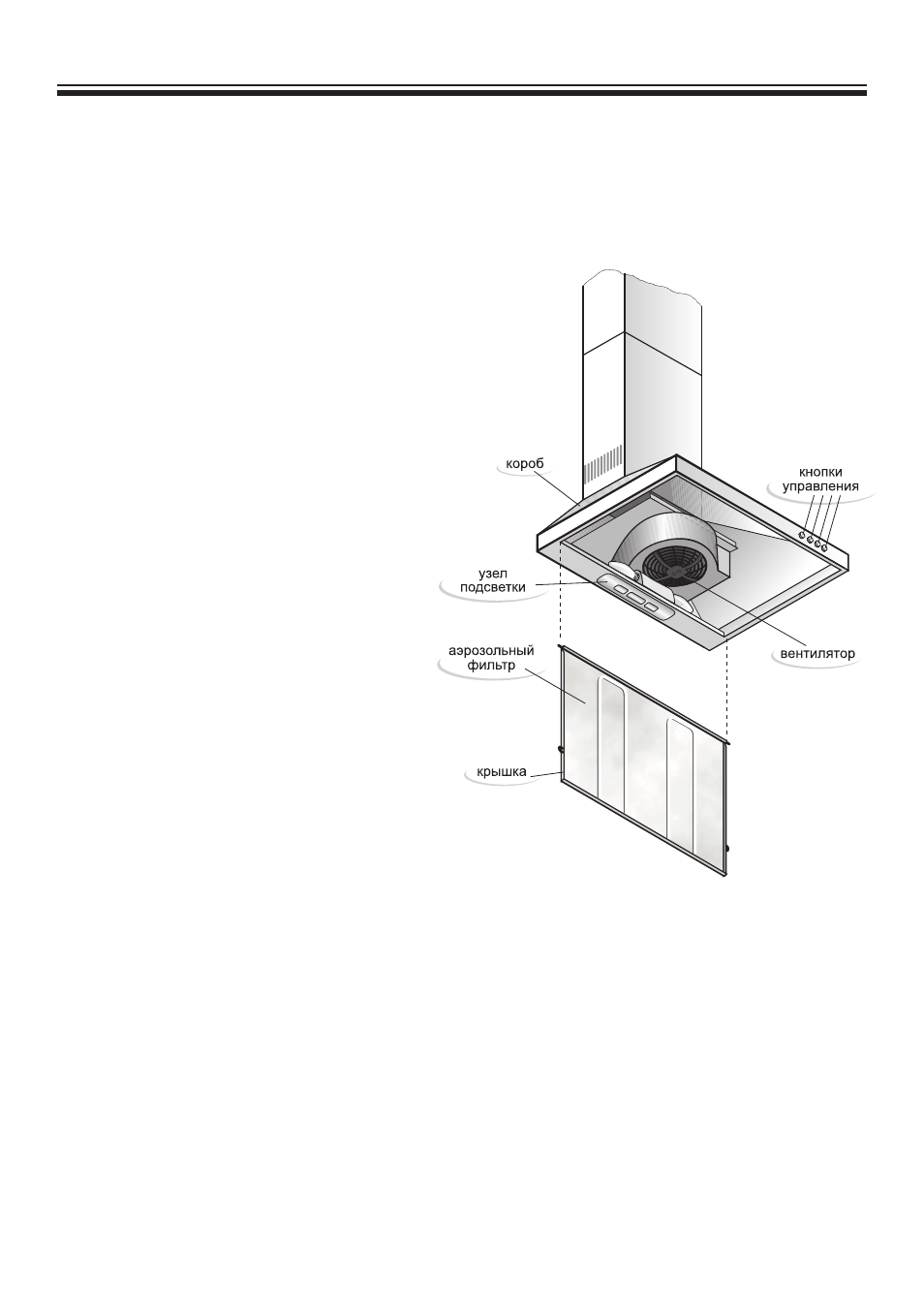

5.1 Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел подсветки.
Снизу короб закрывается крышкой с аэрозольным фильтром (или металлическим
фильтром для модификаций К30, К31, К41, К42, К43, К44, К45, К47, К48). на
панели расположены кнопки управления работой воздухоочистителя. В верхней
полости короба воздухоочистителя (рис.4) установлен фланец для отвода очищенного
воздуха.
для работы воздухоочистителя
в циркуляционном режиме
установите заслонку, для чего
разведите в стороны боковые
плоскости нижней декоративной
трубы и поочередно вставьте
проушины заслонки в пазы на
задних полках (рис.2).
ПеРед УСТанОВКОй за-
СЛОнКи заВедиТе В Паз,
РаСПОЛОженный на ее
ВеРХней ПЛОСКОСТи, за-
щиТнУю ВТУЛКУ, наХОдя-
щУюСя на шнУРе ПиТа-
ния.
для работы в вытяжном режиме
соедините фланец воздухо-
очистителя с фланцем решетки
вентиляционного отверстия
гофротрубой диаметром 100
мм. Рекомендуется приобретать
вентиляционную решетку с
отверстиями для естественной
вентиляции.
5.2 аэрозоли и механические примеси воздуха, отсасываемого воздухоочистителем
из помещения кухни, осаждаются на аэрозольном фильтре или металлическом
фильтре.
5.3 С помощью кассетного угольного фильтра всасываемый воздух дополнительно
очищается гранулами активированного угля и уменьшаются запахи от приготовления
пищи (рекомендуется устанавливать на воздухоочистители, работающие в
циркуляционном режиме). Угольный фильтр не подлежит регенерации и должен
заменяться примерно каждые шесть месяцев (в зависимости от интенсивности
эксплуатации). для установки кассетного угольного фильтра, оденьте его на
фиксирующие элементы в центре вентилятора и поверните по часовой стрелке до
упора (рис. 3). демонтаж фильтра производится в обратном порядке.
5
Рис. 1
