5 УСТРОЙСТВО ИЗДЕЛИЯ
5.1 Внутри короба воздухоочистителя (рис.1) располагаются вентилятор и узел подсветки.
Снизу короб закрывается крышкой с аэрозольным фильтром (или металлическим
фильтром для модификаций К30, К31, К41, К42, К43, К44, К45, К47, К48). На
панели расположены кнопки управления работой воздухоочистителя. В верхней
полости короба воздухоочистителя (рис.4) установлен фланец для отвода очищенного
воздуха.
Для работы воздухоочистителя
в циркуляционном режиме
установите заслонку, для чего
разведите в стороны боковые
плоскости нижней декоративной
трубы и поочередно вставьте
проушины заслонки в пазы на
задних полках (рис.2).
ПЕРЕД УСТАНОВКОЙ ЗА-
СЛОНКИ ЗАВЕДИТЕ В ПАЗ,
РАСПОЛОЖЕННЫЙ НА ЕЕ
ВЕРХНЕЙ ПЛОСКОСТИ, ЗА-
ЩИТНУЮ ВТУЛКУ, НАХОДЯ-
ЩУЮСЯ НА ШНУРЕ ПИТА-
НИЯ.
Для работы в вытяжном режиме
соедините фланец воздухо-
очистителя с фланцем решетки
вентиляционного отверстия
гофротрубой диаметром 100
мм. Рекомендуется приобретать
вентиляционную решетку с
отверстиями для естественной
вентиляции.
5.2 Аэрозоли и механические примеси воздуха, отсасываемого воздухоочистителем
из помещения кухни, осаждаются на аэрозольном фильтре или металлическом
фильтре.
5.3 С помощью кассетного угольного фильтра всасываемый в
оздух дополнительно
очищается гранулами активированного угля и уменьшаются запахи от приготовления
пищи (рекомендуется устанавливать на воздухоочистители, работающие в
циркуляционном режиме). Угольный фильтр не подлежит регенерации и должен
заменяться примерно каждые шесть месяцев (в зависимости от интенсивности
эксплуатации). Для установки кассетного угольного фильтра, оденьте его на
фиксирующие элементы в центре вентилятора и поверните по часовой стрелке до
упора (рис. 3). Демонтаж фильтра производится в обратном порядке.
5

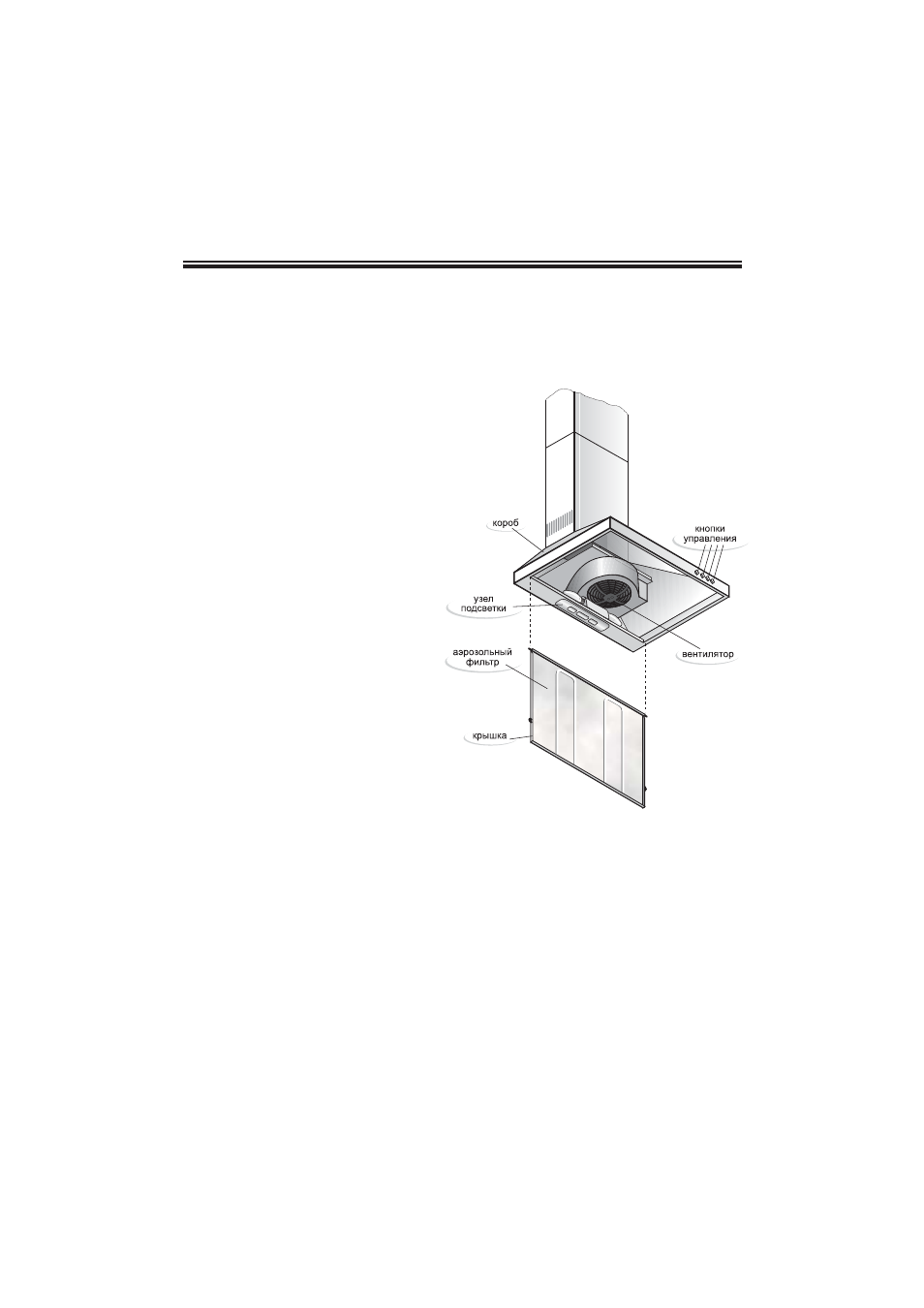

Рис. 1
ВОК 00.0.000 РЭ
