ASTRALUX 5100 - Инструкция (Страница 9)

- 6 -
5
5
A
3
2
1
4
2
A
3
4
1
Прижимную лапку рекомендуется устанавливать в зависимости от выбранной строчки или выполняемой
операции.

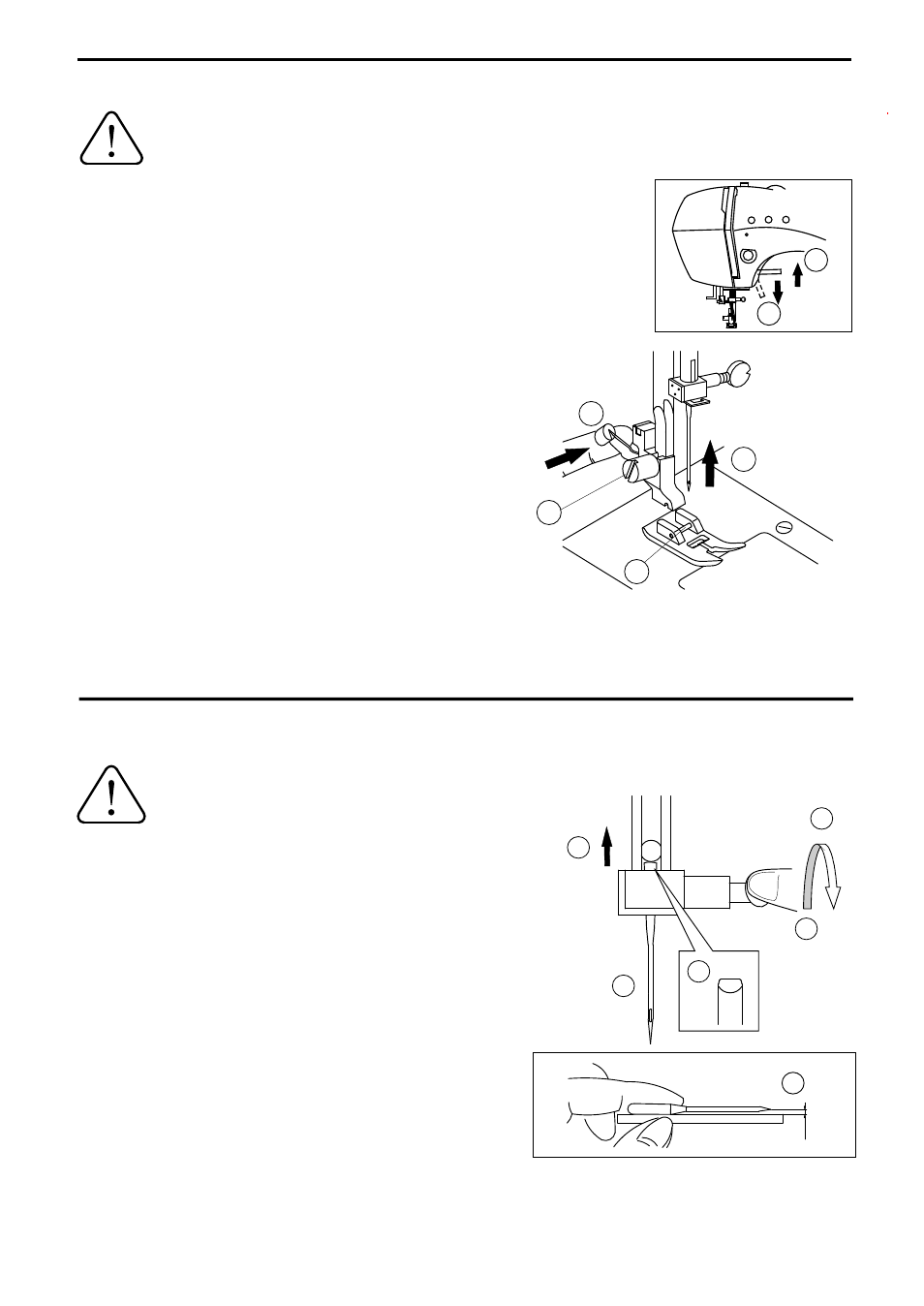

ЗАМЕНА И УСТАНОВКА ПРИЖИМНОЙ ЛАПКИ
ВНИМАНИЕ: При выполнении данной операции установите сетевой тумблер на «OFF» - выключено.
1. Поднимите игловодитель с иглой в крайнее верхнее
положение.
2. Поднимите рычаг прижимной лапки вверх.
3. Нажмите на рычаг лапкодержателя на себя.
4. Лапка отсоединится.
СНЯТИЕ И УСТАНОВКА ЛАПКОДЕРЖАТЕЛЯ
При необходимости, вы можете снять лапкодержатель,
например,
если надо воспользоваться верхним
транспортером или лапкой для вышивки или штопки
(не входят в комплект). Для снятия поднимите стержень
лапкодержателя с помощью рычага прижимной лапки (2)
в крайнее верхнее положение. Ослабьте винт (А) и снимите
лапкодержатель. Далее установите необходимую лапку
вместо лапкодержателя и закрепите ее винтом (А). Для
обратной установки, подсоедините лапкодержатель к стержню
вин то м ( А ) , к а к п о к аз а н о н а р и с .
5. Для установки необходимой лапки опускайте
лапкодержатель до тех пор, пока его паз не окажется
прямо над осью лапки. Опустите рычаг лапки вниз,
ось
лапки попадет в паз и прижимная
лапка защелкнется автоматически.
ЗАМЕНА ИГЛЫ (Артикул 130/705H)
Небходимо регулярно менять иглу, особенно если она изношена, сломалась или вызывает проблемы в
процессе шитья. Всегда выбирайте иглы, соответствующие типу используемой ткани.
ВНИМАНИЕ: Перед установкой и заменой запчастей, и когда машина не используется, отключайте
ее от сети (сетевой тумблер в положение "ОFF" - выключено).
1. Поднимите иглу в крайнее верхнее положение.
2. Ослабьте винт, фиксирующий иглу.
3. Вставьте новую иглу вверх до упора.
4. Плоская сторона верхней части иглы должна смотреть
назад.
5. Затяните винт фиксации иглы.
А. Иглы должны быть в хорошем состоянии.
Их необходимо менять, если:
- Иглы погнуты
- Иглы тупые
- Иглы имеют поврежденное острие
