Страница 4: Рекомендации по монтажу
² 7-дюймовый цветной цифровой ЖК-дисплей;
² Разговор без телефонной трубки, четырехпроводное
подключение;
² Предназначено для использования, как в загородном доме, так и в
многокомнатной квартире.
² Подключение до двух вызывных панелей/видеокамер
Настройка громкости
вызова
Настройки яркости
Loudspeaker
Индикатор состояния
Кнопка «Монитор
Кнопка Разблокировка
двери
«
»
»
Микрофон
Кнопка
»
Разговор
«

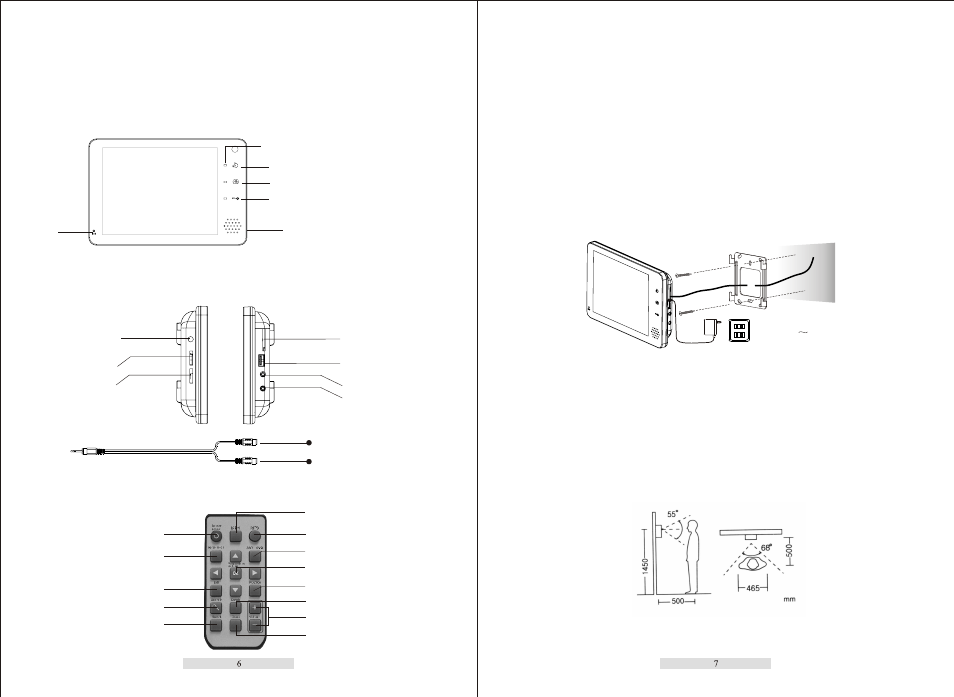

Вид спереди
Вид слева и справа
Настройка громкости
разговора
Аудио / Видео кабель
Видео (желтый)
Аудио (белый)
Громкоговоритель
Слот для карты памяти
Аудио / Видео вход 1
Аудио / Видео вход 2
Вход для адаптора
MP4
MP3
Rotation
Пульт управления
Меню
Громкость
Удаление
Разблокировка двери
Увеличение
Выход
Вкл/Выкл экрана
Запись по детектору
Фото/ Видео захват/ ОК
Вход АВ1/АВ2
Рекомендации по монтажу
1. После определения места установки монитора, надежно прикрепите
кронштейн к стене.
2. Просверлите в центре кронштейна отверстие, достаточно большое для
прокладки двух кабелей
3. Подключите к аппарату кабели от вызывных панелей.
4. Подключите телефонную трубку к монитору.
5. Установите монитор на кронштейн.
6. Закрепите монитор на кронштейне с помощью винтов M3x6, входящих в
комплектацию.
7. Подключите шнур электропитания к стандартной розетке.
AC:110V
240V
Monitor
Wall
– 1450
.
Примечание:
1. Избегайте мест установки с повышенным магнитным полем и влажностью,
воздействием прямого солнечного света и вблизи от нагревательных приборов.
2. Ориентировочная высота установки
– 1500
мм.
3. Включение питания проводите после окончания монтажа видеодомофона.
