Световые индикаторы
На блоке управления системы расположены световые индикаторы (см. таблицу 8 и ри-
сунок 9), облегчающие процесс настройки. Рекомендуется на время настройки систе-
мы обеспечить доступ к блоку управления, чтобы иметь возможность контролировать
ее работу с помощью световых индикаторов. В процессе настройки также может воз-
никнуть необходимость в перепрограммировании SIM-карты и изменении коммута-
ции разъемов с соединительными кабелями.
Таблица 8. Индикаторы системы
Номер индикатора
Цвет индикатора
Назначение
1
Желтый
Отображает процесс передачи SMS
2
Желто-красно-зеленый
Отображает качество сотовой связи
3
Красно-зеленый
Отображает работу GPS-приемника

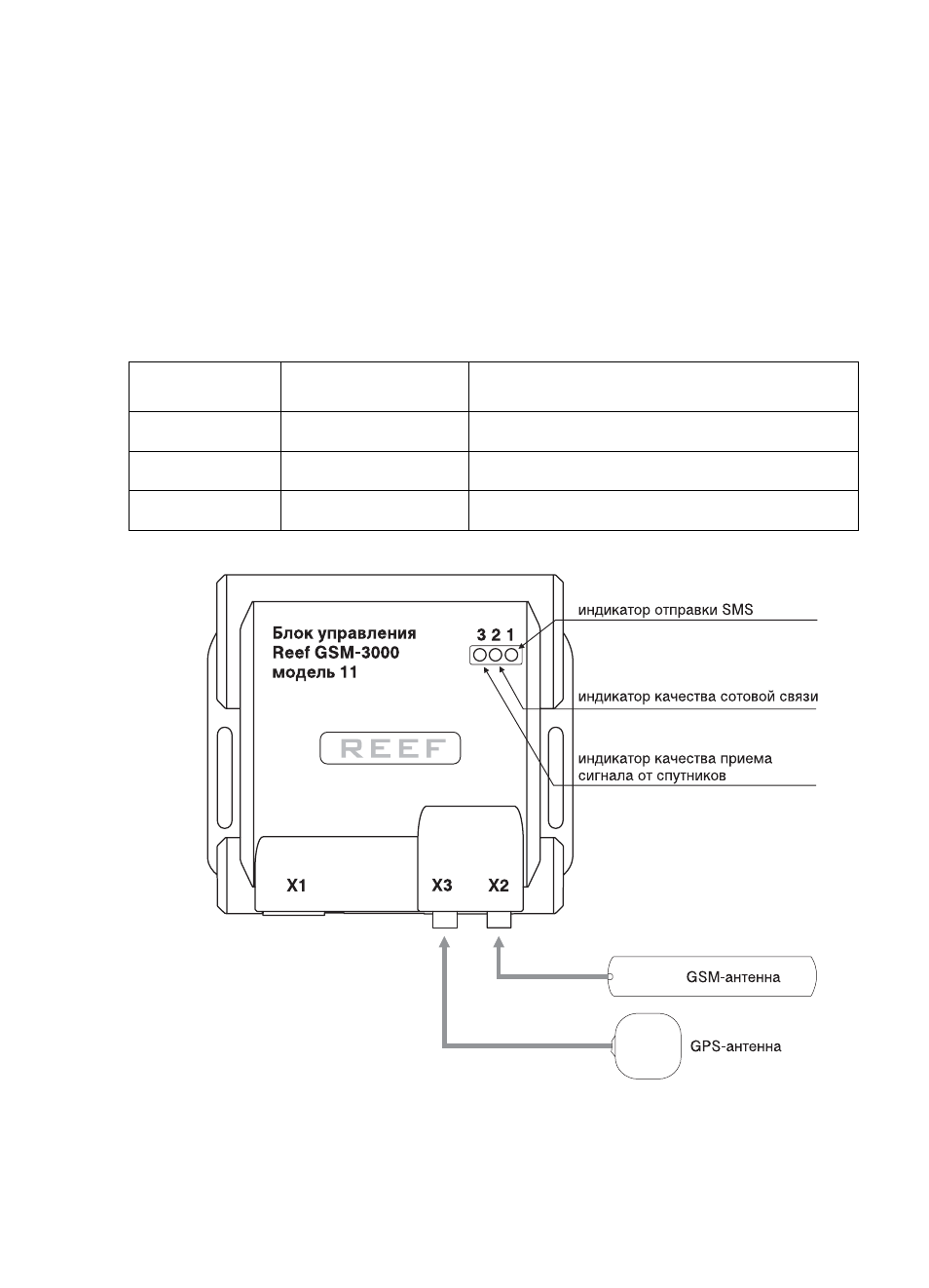

Рис. 9. Расположение индикаторов и разъемов блока управления системы
