Жидкокристаллический дисплей
1)
Цепочка эффектов
Определяет текущее состояние (включен/выключен) блоков
эффектов DYNA, AMP, CAB, MOD, DLY è REV.
2)
Имя программы/тип эффекта
В этой области дисплея отображается либо имя программы, либо тип эффекта. Если PX4 находится в
пассивном состоянии (эффекты отключены или мьютированы), то он работает как тюнер.
3)
Пиктограмма разрядки батареек
Отображается на дисплее в случае разрядки батареек.
4)
Пиктограммы режима
Отображаются в режимах AUX Pitch, Phrase Trainer èëè Rhythm & Bass.
5)
Пиктограмма инфракрасного передатчика
Отображается в том случае, если инфракрасный передатчик включен.
6)
Пиктограммы Edit/Original
Пиктограмма EDIT отображается при входе в режим редактирования (Edit). Если значение
редактируемого параметра совпадает с оригинальным, записанным в программе, то загорается
пиктограмма ORIG.
7)
Номер программы/значение
В этом поле отображается номер выбранной программы. При изменении общего уровня в этих позициях
на несколько секунд выводится текущее значение громкости. Во время редактирования параметра в
этом поле отображается его настоящее значение.
8)
Пиктограммы Master/Value, светодиодный индикатор
Если горит пиктограмма MASTER, то на светодиодном индикаторе отображается общий уровень, если
пиктограмма VALUE — то текущее значение параметра.

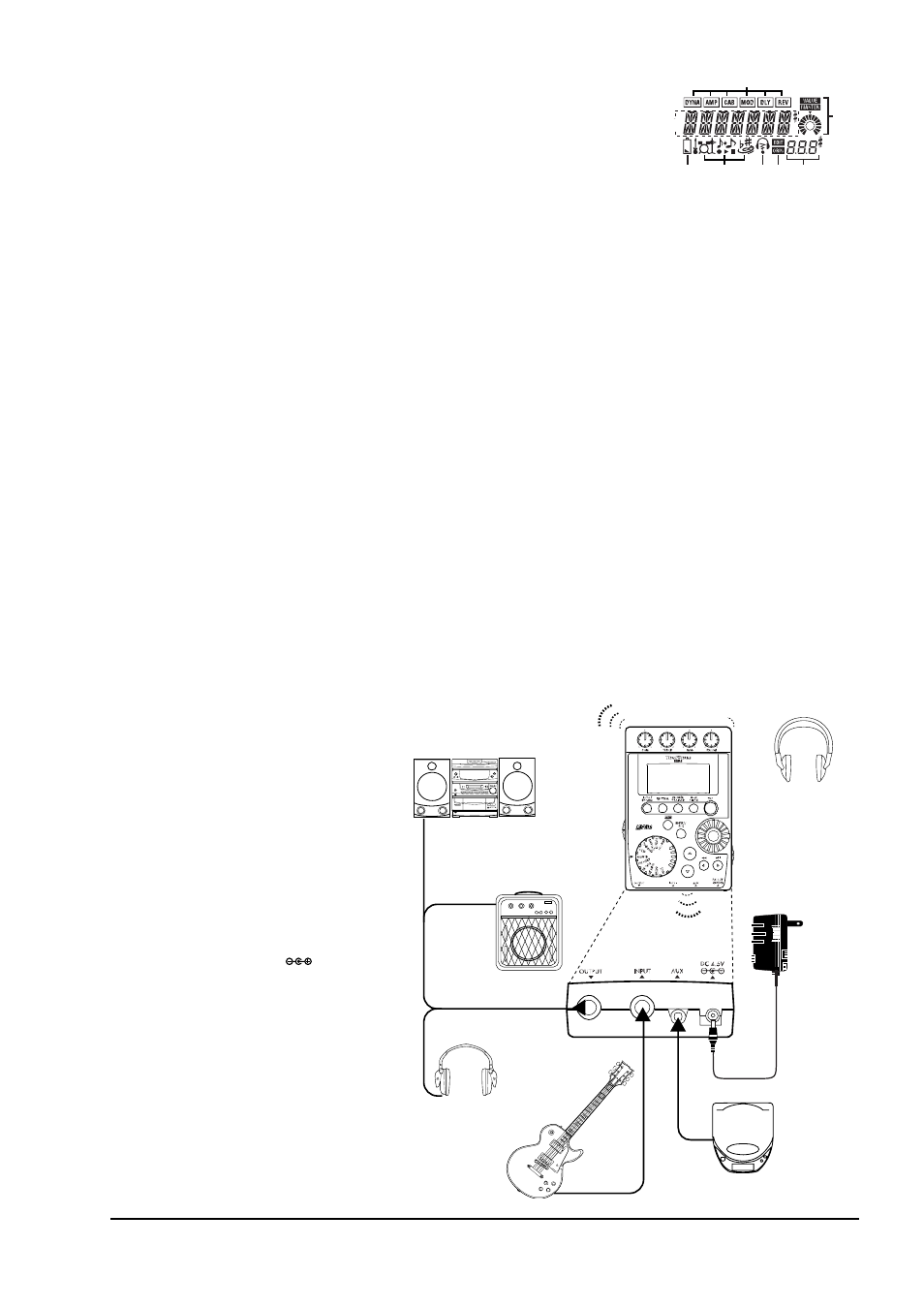

Коммутация
Прежде чем приступить к коммутации
прибора с внешним оборудованием
(например, гитарой, усилителем и т.д.)
убедитесь, что он выключен.
*1 При использовании инфракрасного
передатчика не закрывайте его
окно.
*2 Используйте только блок питания
соответствующего номинала и
полярности (DC4.5V
).
*3 Если с гнездом AUX
скоммутирован CD проигрыватель
или другой источник звука, то
можно играть на гитаре под
соответствующую фонограмму.
Однако уровень ее громкости
необходимо регулировать на
внешнем оборудовании.
*4 Коммутационные кабели в
комплект поставки прибора не
входят.
