Инструкция по эксплуатации ZOTA ПУ ЭВТ серия Prom
Страница 5

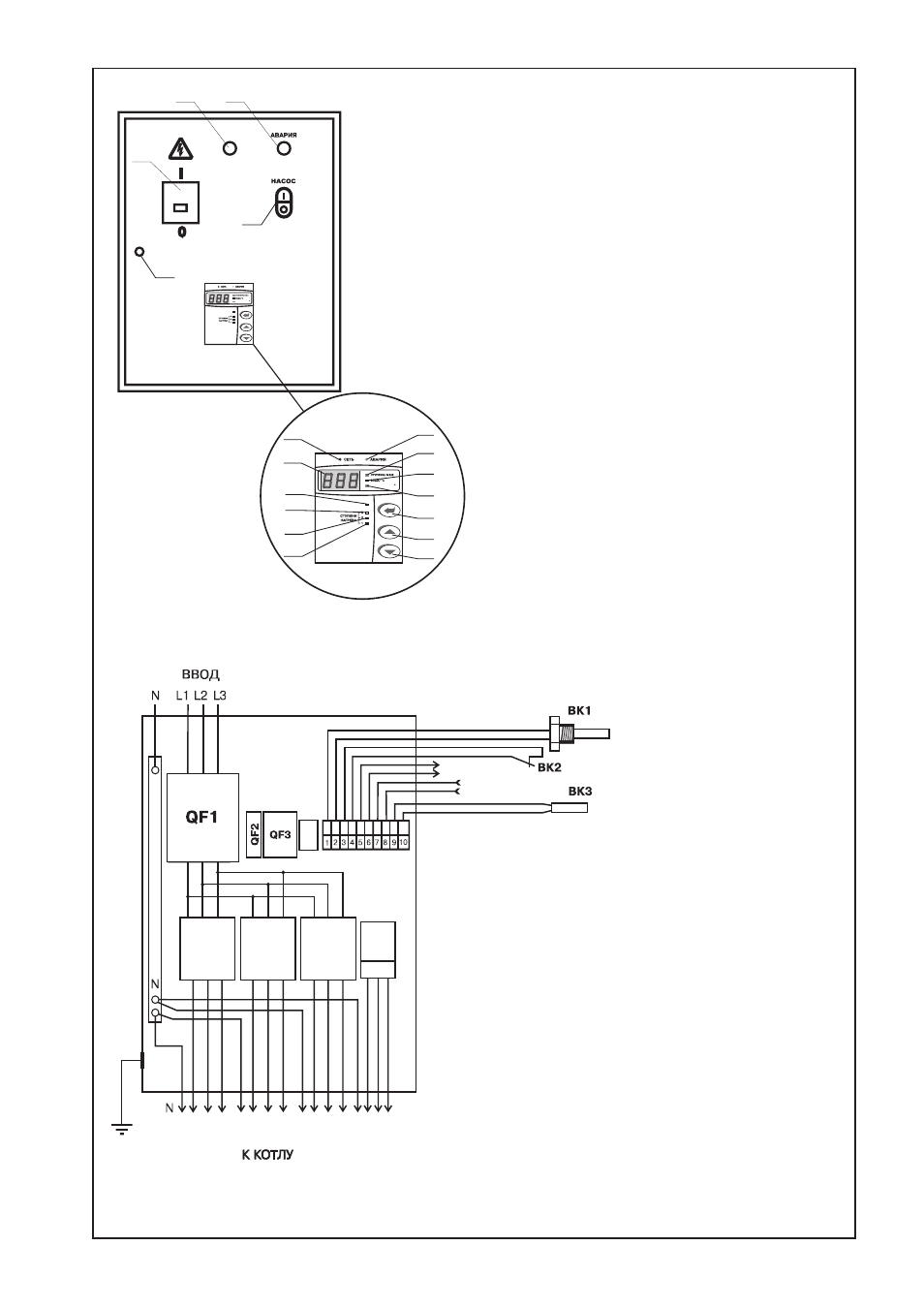

Рис.1 Расположение органов управления панели ПУ ЭВТ-И3.4
1 - вводной автомат
2 - лампа “СÅТÜ”
3 - лампа “АВАРИЯ”
4 - кнопка “ÍАСОС”
5 - индикатор "СÅТÜ" БУ
6 - цифровой индикатор
7 - индикатор отключения нагрева
8,9,10-индикаторы включения ступеней
мощности водонагревателя
11 - индикатор "АВАРИЯ" БУ
12 - индикатор режима отображения
количества ступеней
13- индикатор режима отображения
температуры прямой воды
14- индикатор режима отображения
температуры обратной воды
15 - кнопка ввода режимов работы
водонагревателя
16 - кнопка увеличения показаний
17- кнопка уменьшения показаний
18- замок двери
1
2
3
ВОДА ОБРАТН./ С
5
9
8
7
11
12
13
14
6
15
16
17
НАГРЕВ ОТКЛ
10
ВОДА ОБРАТН./ С
НАГРЕВ ОТКЛ
СЕТЬ
4
18
Рис.2 Схема подключения панели управления ПУ ЭВТ-И3.4
1
ступень
2
ступень
3
ступень
Красн.
КМ1 КМ2 КМ3
Авария
X1
Блокир.
P1
Красн.
КМ4
НАСОС
QF1 - вводной автоматический выключатель
QF2 - автоматический выключатель защиты
схемы управления
QF3 - автоматический выключатель насоса
КМ1 - КМ3 -контакторы включения ступеней
КМ4 - магнитный пускатель циркуляционного
насоса
Р1 - промежуточное реле
Х1 - колодка для монтажных соединений
ВК1 - датчик температуры прямой воды
ВК2 - аварийный датчик температуры
ВК3 - датчик температуры обратной воды
Авария - выход сигнализации аварийного
отключения (н.р. контакт)
Блокир.- вход блокировки включения нагрева
(установлена перемычка)
