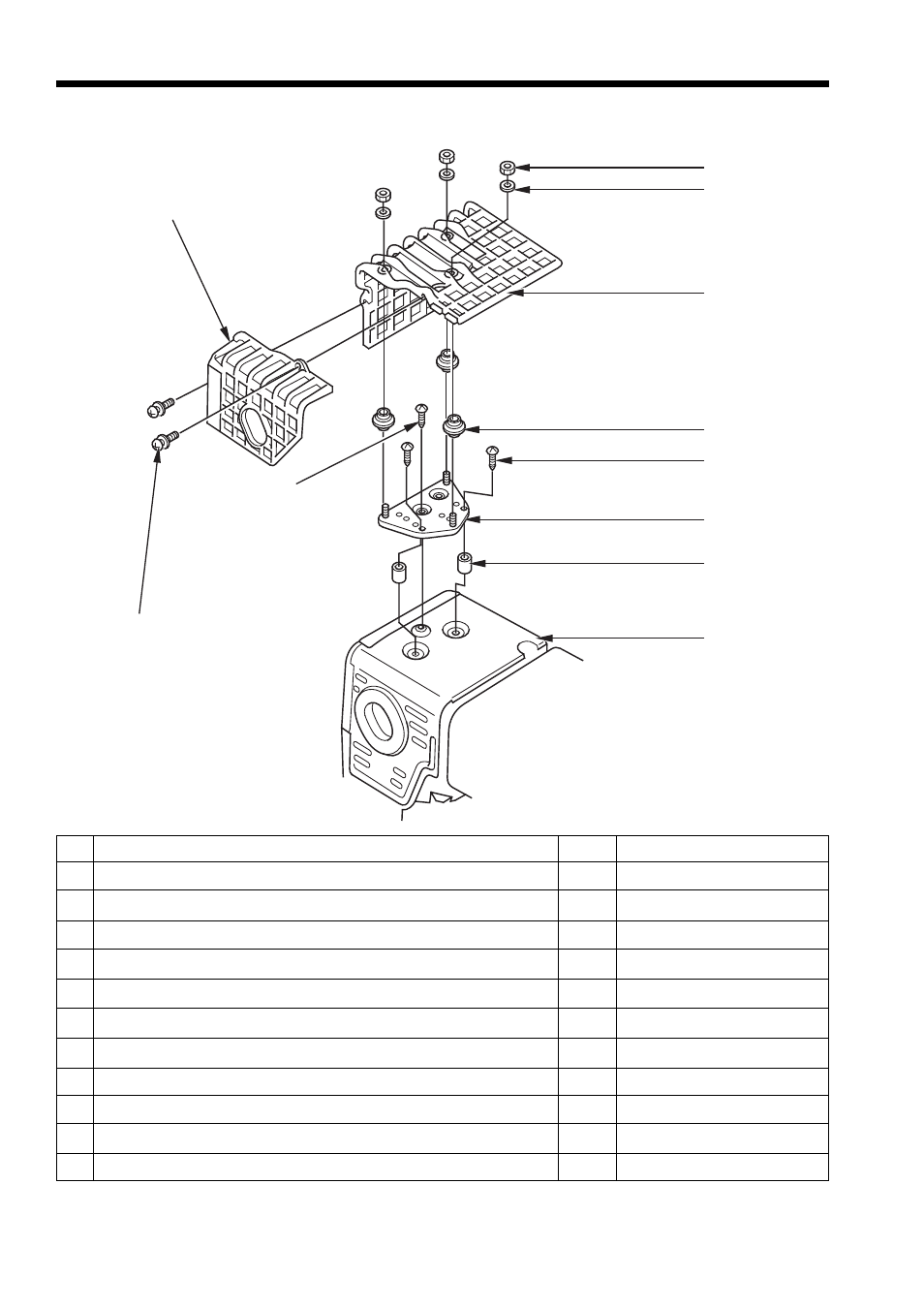

14. ЗАЩИТНЫЙ КОЖУХ ГЛУШИТЕЛЯ
Процедура установки [Кроме HS1336i]
(2)
(4)
(5)
(6)
(8)
(11)
(7)
(1)
(9)
(10)
(3)
№
1
2
3
4
5
6
7
8
9
10
11
НАИМЕНОВАНИЕ
КОЖУХ ГЛУШИТЕЛЯ
ЗАДНЯЯ ЧАСТЬ КОЖУХА ГЛУШИТЕЛЯ
ПЛАСТИНА КРЕПЛЕНИЯ КОЖУХА
ВТУЛКИ КОЖУХА ГЛУШИТЕЛЯ
ВТУЛКА КОРПУСА ВОЗДУШНОГО ФИЛЬТРА
ГАЙКА ШЕСТИГРАННАЯ, 5 мм
ПЛОСКАЯ ШАЙБА, 5 мм
ВИНТ 6 х 20
ВИНТ 5 х 25
САМОРЕЗ
ГЛУШИТЕЛЬ В СБОРЕ
ПРИМЕЧАНИЕ
0,35 0,5 кгм (3,5 5 Нм)
0,2 0,3 кгм (2 3 Нм)
КОЛ.
1
1
1
3
2
3
3
3
2
1
1
