6 Начальная установка с помощью модуля индикации и настройки
FIBERTRAC 31 • Foundation Fieldbus
41780-R
U-130731

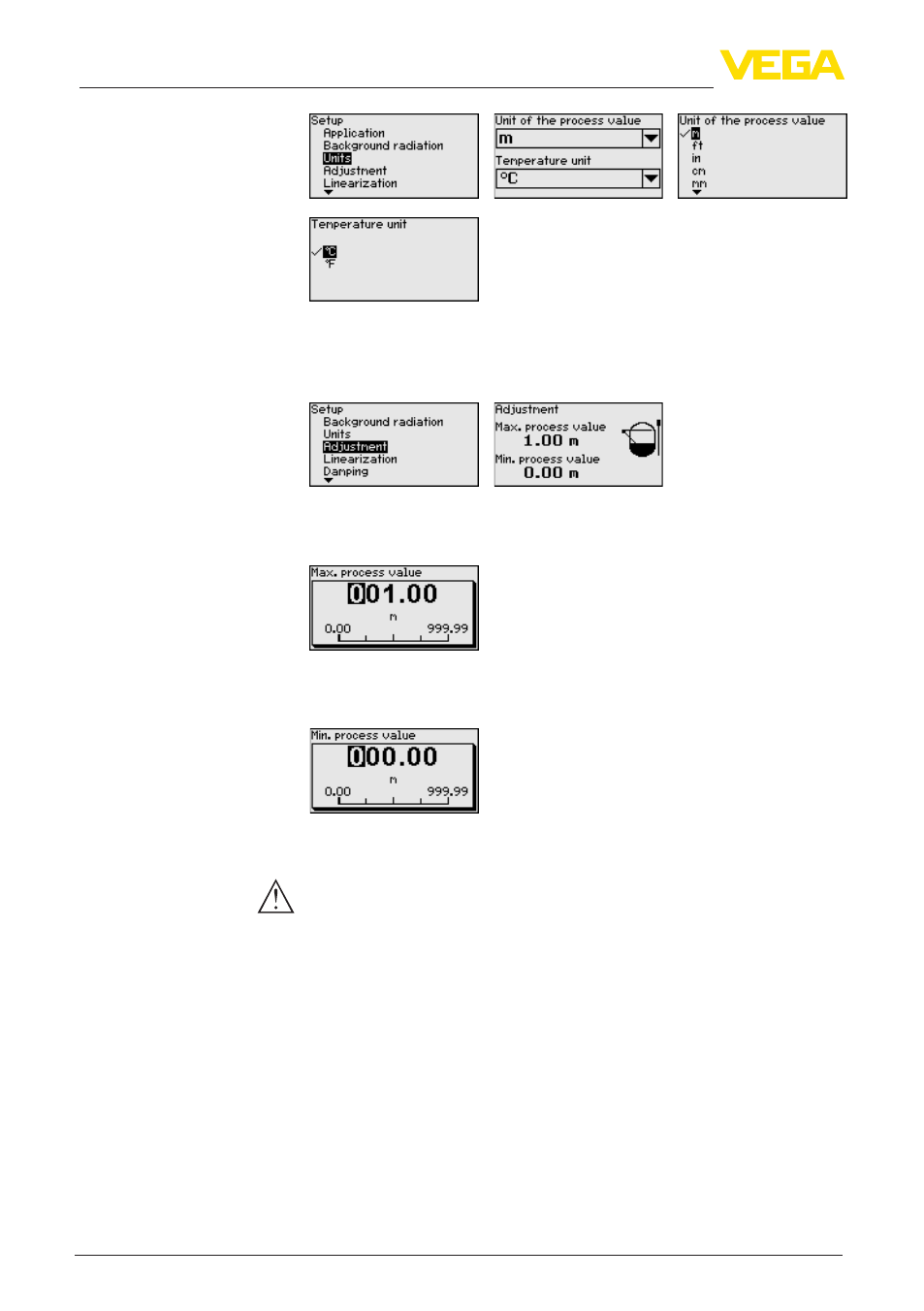

В этом меню выполняется установка диапазона измерения
(значений процесса Min. и Max.) для данного датчика.
Данные установки влияют на токовый выход датчика.
В окне меню "Max. значение процесса" ввести максимальный
уровень ("полно"), например, в "m". Данное значение
соответствует выходному току 20 mA.
В окне меню "Min. значение процесса" ввести минимальный
уровень ("пусто"), например, в "m". Данное значение
соответствует выходному току 4 mA.
В этом меню выполняется дальнейшая установка датчика.
Осторожно!
При первоначальной установке или после сброса устройства,
линеаризация имеет заданную пару значений (90000 ct/s ≙ 0%
und 0 ct/s ≙ 0%). Эти значения не соответствуют данному месту
измерения и должны быть заменены реальными значениями.
Нужно удалить эту пару значений и выполнить линеаризацию в
описанном далее порядке.
При данном принципе измерения линейной зависимости между
скоростью счета и уровнем заполнения нет. Поэтому в каждом
случае необходимо выполнять дальнейшую установку (или
линеаризацию).
В случае нелинейной емкости (например шарообразного
резервуара) эту установку следует выполнять как можно с
большим числом опорных точек.
Начальная установка/
Установка
Начальная установка -
Линеаризация
