11 Приложение
VEGABAR 81 • 4 … 20 mA
45025-R
U-131107
VEGABAR 81, резьбовое присоединение
GK
GE
GL GN
GE > 105° C
ø 32 mm
(1.26")
SW 32 mm
(1.26")
G3/4
20 mm (0.79")
89 mm (3.5")
ø 26 mm
(1.02")
SW 27 mm
(1.06")
G1/2
28 mm (1.1")
ø 39 mm
(1.54")
SW 41 mm
(1.61")
G1
SW 55 mm
(2.17")
30 mm (1.81"
)
ø 60 mm
(2.36")
G1 1/2
ø 26 mm
(1.02")
G1/2
SW 32 mm
(1.26")
20 mm (0.79"
)
139 mm (5.47"
)
89 mm (3.5")
89 mm (3.5") 89 mm (3.5")

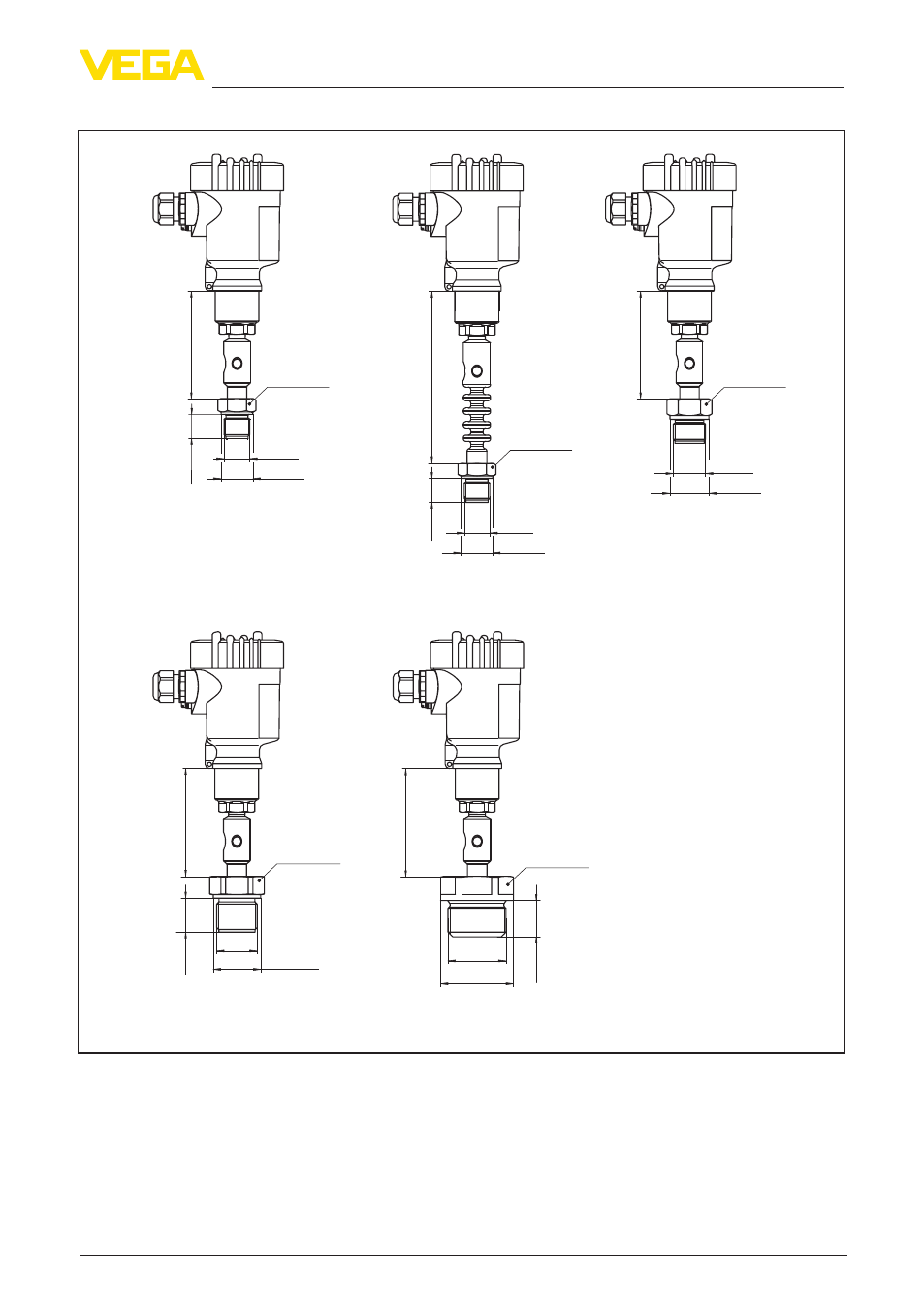

Рис. 33: VEGABAR 81, резьбовое присоединение
GE G½ (ISO 228-1), >105 °C с температурным адаптером
GK G¾ (DIN 3852-E)
GL G1 (DIN 3852-E)
GN G1½ (DIN 3852-A)
