14

5 Подключение к источнику питания

VEGASWING 51 • - бесконтактный переключатель

41045-R

U-130417

1

4
5

6

7

8

9

10

2

3

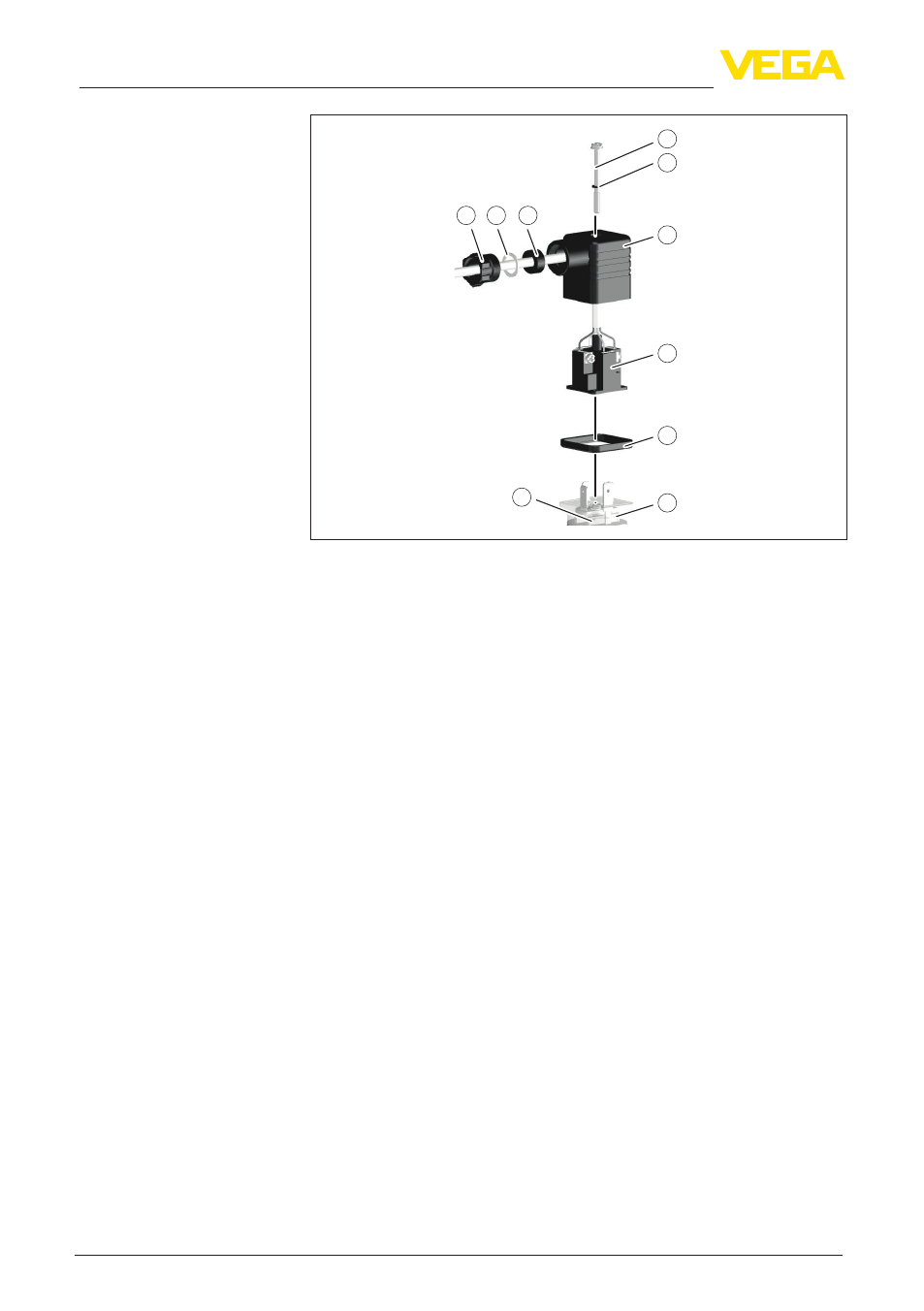

Рис. 7: Подключение - штекерный разъем ISO 4400
1 Нажимный винт

2 Упорная шайба

3 Уплотнительное кольцо

4 Крепежный винт

5 Уплотнительная шайба

6 Корпус разъема

7 Вставка разъема

8 Профильное уплотнение

9 Индикатор состояния

10 VEGASWING 51

Разъем ISO 4400 - технология режущего контакта

С данным разъемом используется стандартный кабель

круглого сечения. Изоляцию внутренних проводов снимать не

следует. Подключение проводов происходит автоматически при

заворачивании разъема. Диаметр кабеля 5,5 … 8 мм, степень

защиты IP 67.
