18

5 Подключение к датчику

VEGADIS 81 •

43814-R

U-130612

Display

5 6 7 8

4

1

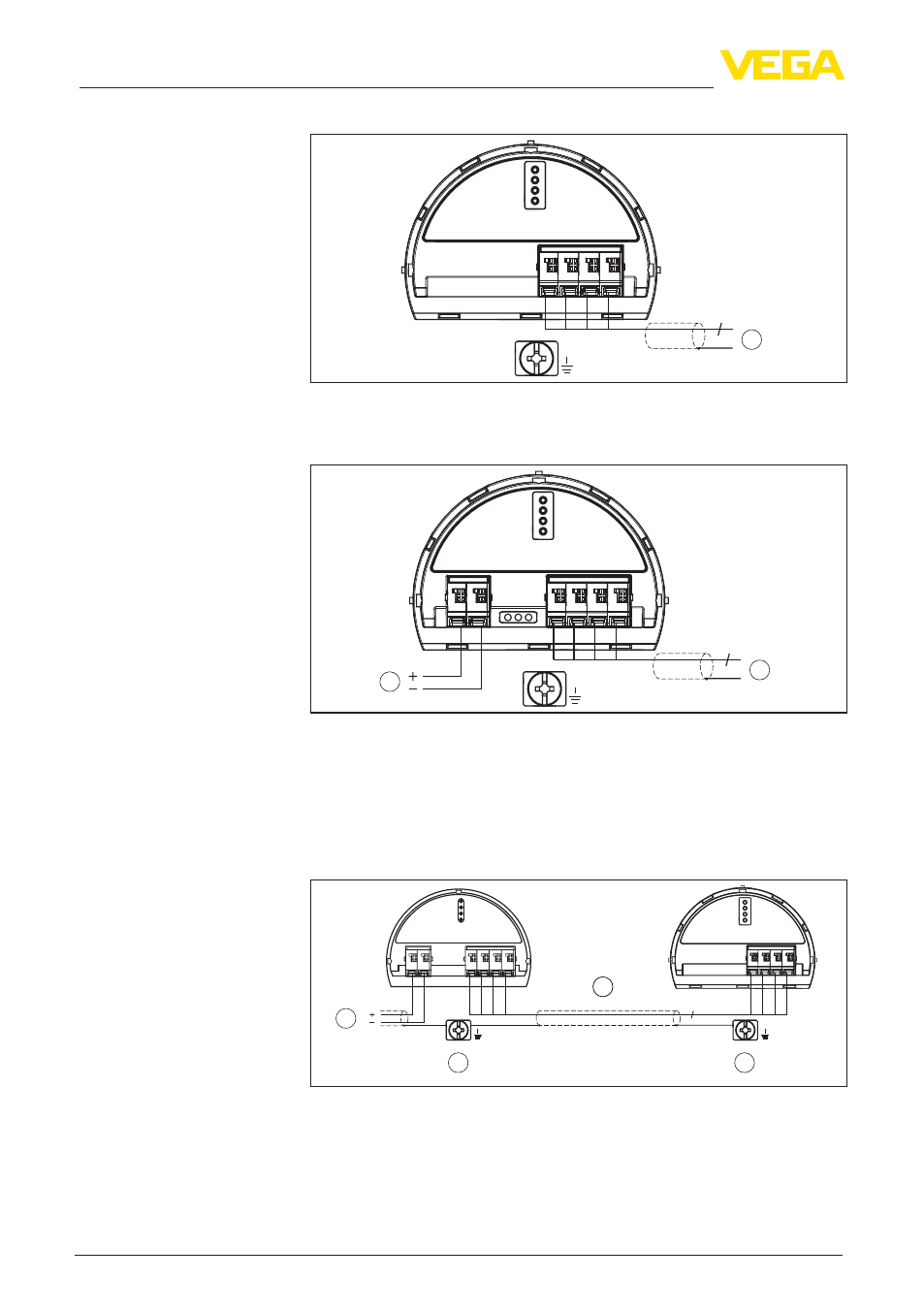

Рис. 14: Схема подключения VEGADIS 81 для датчиков PA/FF
1 К датчику

power supply

Display

(+)1

2(-)

5 6 7 8

4

2

1

Рис. 15: Схема подключения VEGADIS 81 для датчиков PA/FF, модуль

индикации и настройки с подогревом
1 К датчику

2 Питание для подогрева

5.4 Примеры подключения

5 6 7 8

4

2

3

1

4

5

1

2

+

( )

(-)

6 7 8

4...20mA

Рис. 16: Пример подключения 4 … 20 mA/HART - подключение через

стандартный кабель
1 Датчик

2 VEGADIS 81

3 Соединительный кабель

4 Токовая цепь питания и сигнала датчика

Схема подключения

PA/FF

Схема подключения -

PA/FF, с подогревом

4 … 20 mA/HART -

подключение через

стандартный кабель
