6

4 Приложение

VEGABAR 52 • с малым фланцем 4 x M5 и тубусом ø 42 мм

45008-R

U-130605

4 Приложение

4.1 Технические данные

Общие данные
Материал присоединения

316L

Материал уплотнения к процессу

FKM (VP2/A, A+P70.16), EPDM (A+P 75.5/KW75F),

FFKM (Kalrez 6375, Perlast G75S, Perlast G75B)

Необходимый момент затяжки мон-

тажных винтов

5 Nm (3.688 lbft)5 Nm (3.688 lbft)

Условия процесса
Давление процесса max.

40 bar (580.2 psi)

4.2 Размеры VEGABAR 52 с малым фланцем 4 x M5 и тубусом

ø 42 мм

VEGABAR 52

44,5 mm (1.75 ")

17,5 mm (

0.69

")

ø 42 mm

(1.65")

ø 64 mm

(2.52")

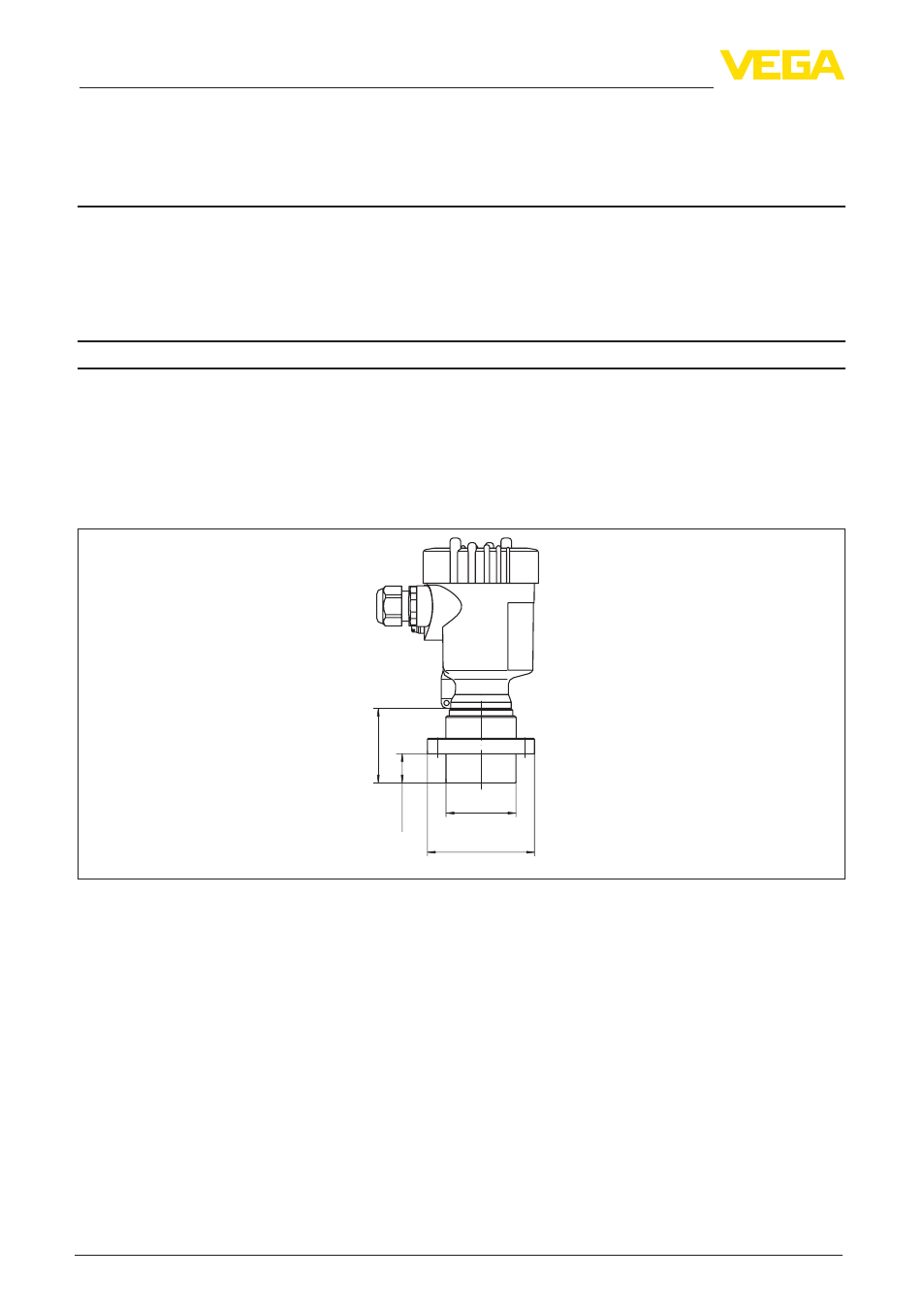

Рис. 2: Размеры VEGABAR 52 с малым фланцем 4 x M5 и тубусом ø 42 мм
