12 приложение – Инструкция по эксплуатации VEGA VEGAFLEX 86 4 … 20 mA_HART two-wire Rod and cable probe With SIL qualification
Страница 95
95
12 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
44234-R
U-130930
1
2
0°C
(32°F)
-40°C
(-104°F)
80°C
(176°F)
450°C
(842°F)
220°C
(428°F)
3
4
-196°C
(-384.8°F)
-20°C
(-68°F)
-110°C
(-230°F)
35°C
(95°F)

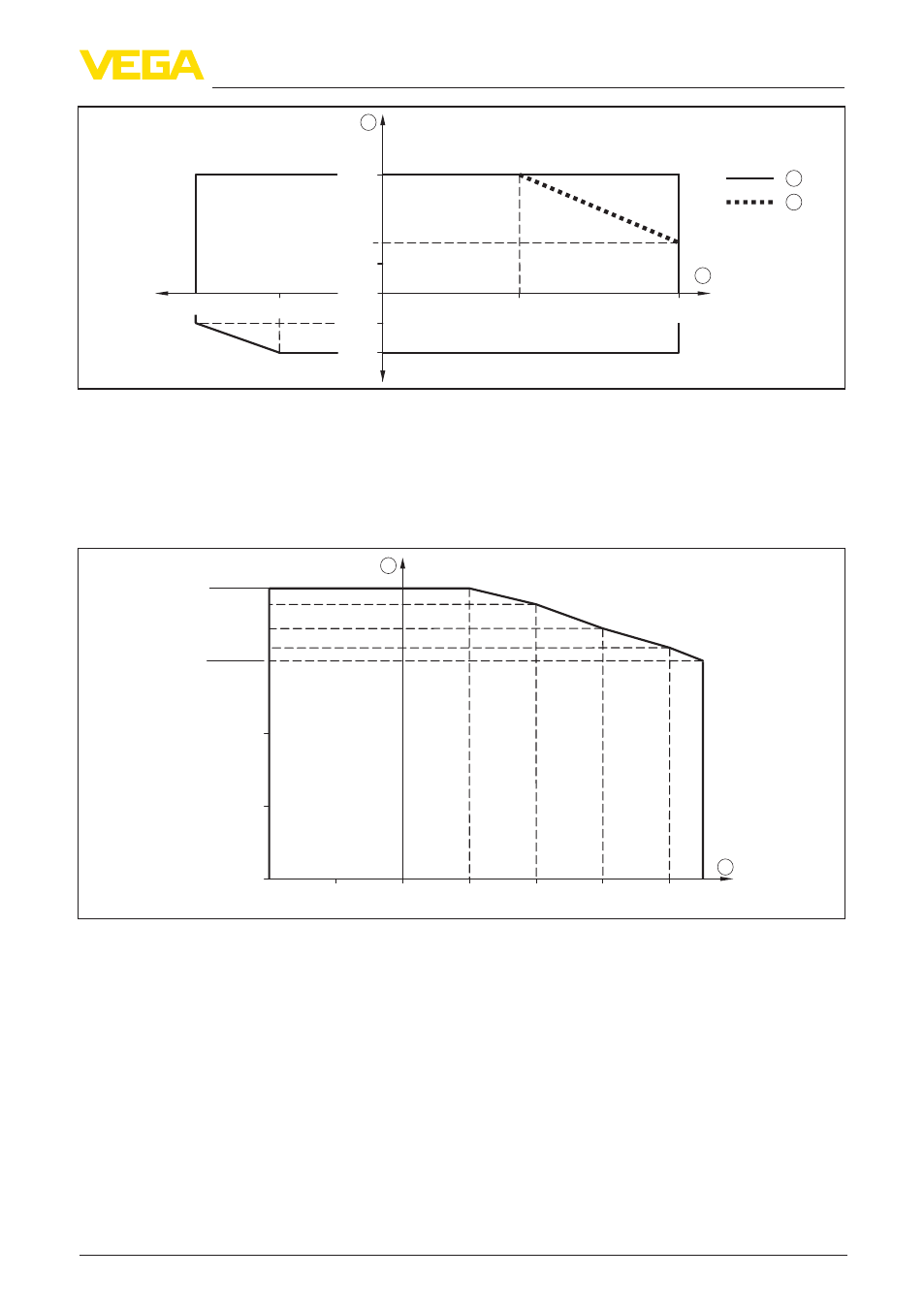

Рис. 54: Температура окружающей среды - температура процесса (исполнение -196 … +450 °C/-
321 … +842 °F)
1 Температура окружающей среды
2 Температура процесса (в зависимости от материала уплотнения)
3 Максимальная допустимая температура - стандартно
4 Ограниченный температурный диапазон - пластиковый корпус и электрополированный корпус из
нержавеющей стали
2
1
-100°C
(-148°F)
-200°C
(-328°F)
100 bar
(1450 psig)
200 bar
(2900 psig)
300 bar
(4350 psig)
400 bar
(5800 psig)
380 bar
(5510 psig)
350 bar
(5070 psig)
0°C
(32°F)
200°C
(392°F)
100°C
(212°F)
400°C
(752°F)
300°C
(572°F)
320 bar
(4640 psig)
450°C
(842°F)
Рис. 55: Давление процесса - температура процесса (исполнение -196 … +450 °C/-321 … +842 °F)
1 Температура процесса (в зависимости от материала уплотнения)
2 Давление процесса
Устойчивость к вибрации
Ʋ Корпус прибора
4 g при 5 … 200 Hz по EN 60068-2-6 (вибрация при
резонансе)
Ʋ Стержневой измерительный зонд 1 g при 5 … 200 Hz по EN 60068-2-6 (вибрация при
резонансе) при длине стержня 50 см (19.69 in)
Устойчивость к удару
Ʋ Корпус прибора
100 g, 6 мс по EN 60068-2-27 (механический удар)
Ʋ Стержневой измерительный зонд 25 g, 6 мс по EN 60068-2-27 (механический удар) при
длине стержня 50 см (19.69 in)
