7

4 Подключение

DIS-ADAPT • Адаптер для подключения внешнего блока индикации и настройки

45250-R

U-130828

4 Подключение

3

1

2

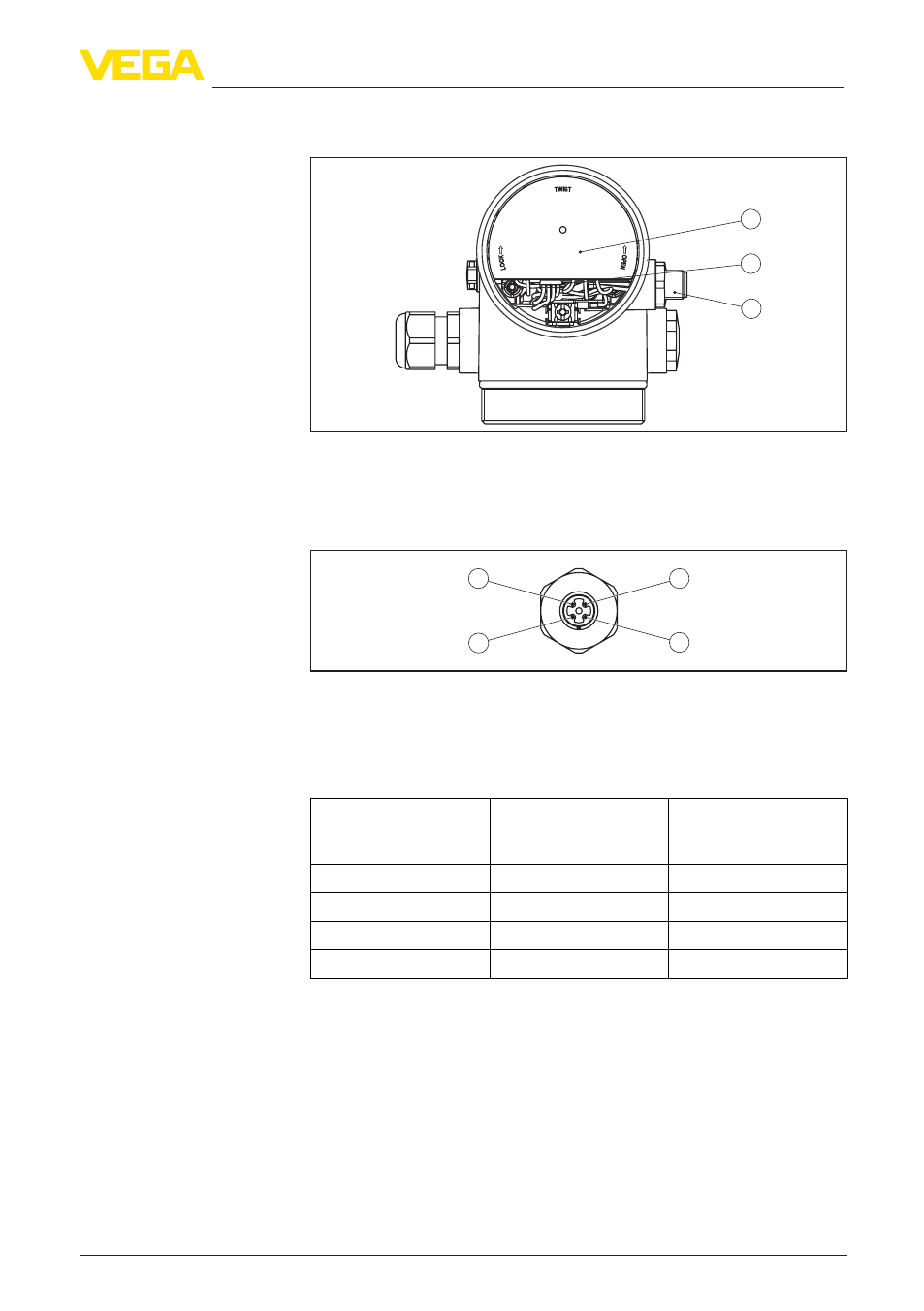

Рис. 4: Электроника с установленным DIS-ADAPT - вид сверху
1 DISADAPT

2 Внутреннее кабельное соединение

3 Разъем M12 x 1

3

4

1

2

Рис. 5: Разъем - вид сверху
1 Pin 1

2 Pin 2

3 Pin 3

4 Pin 4

Контактный штырек Цвет соединительно-

го кабеля

Клемма выносного у-

стройства индикации

и настройки

Pin 1

Коричневый

5

Pin 2

Белый

6

Pin 3

Голубой

7

Pin 4

Черный

8

Отсек электроники

Схема подключения
