Инструкция по эксплуатации VEGA VEGAFLEX 83 4 … 20 mA_HART two-wire PFA insulated
Страница 44
44
6 Начальная установка с помощью модуля индикации и настройки
VEGAFLEX 83 • 4 … 20 mA/HART - двухпроводный
41834-R
U-130620

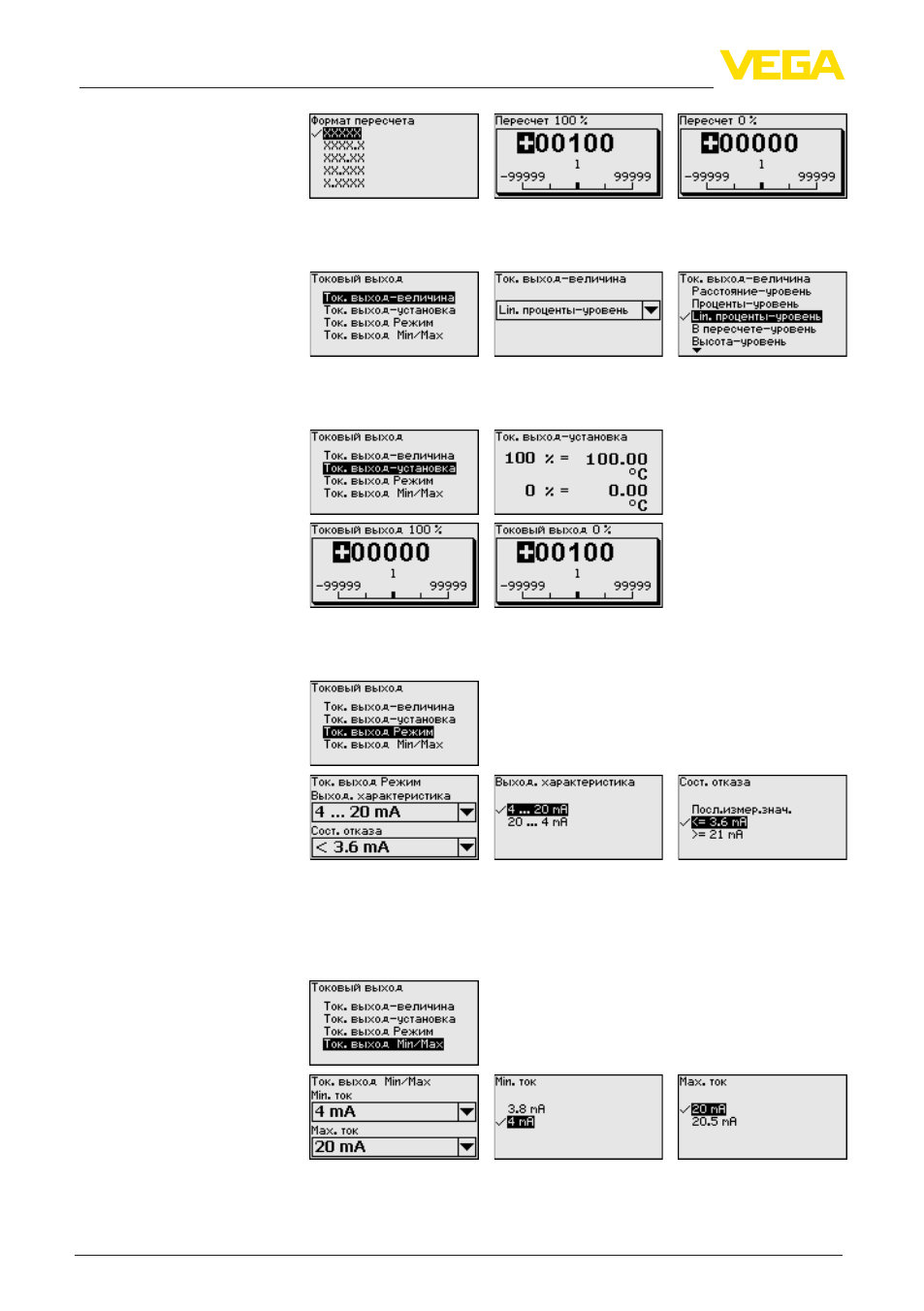

В пункте меню "Токовый выход - величина" задается, какой
измеряемой величине соответствует токовый выход.
В меню "Токовый выход - установка" можно токовому выходу
присвоить соответствующее измеренное значение.
В меню "Ток. выход - режим" задается выходная характеристика
и состояние токового выхода при неисправностях.
Заводская установка: выходная характеристика 4 … 20 mA,
состояние отказа < 3,6 mA.
В меню "Токовый выход Min./Max." устанавливаются параметры
токового выхода в рабочем режиме.
Заводская установка: Min.-ток 3,8 mA и Max.-ток 20,5 mA.
Начальная установка -
Токовый выход - вели-
чина
Начальная установка
- Токовый выход- Уста-
новка
Начальная установка/
Токовый выход - режим
Начальная установка
- Токовый выход Min./
Max.
