Глава 4
Работа с компьютером / секвенсером
1.
Относительно соединения с компьютером
При использовании специального соединительного кабеля
N1/N5EX может функционировать в качестве компьютерного
MIDI-интерфейса и воспроизводить все 32 элемента. Для этого
необходимо инсталлировать “Korg MIDI Driver”.

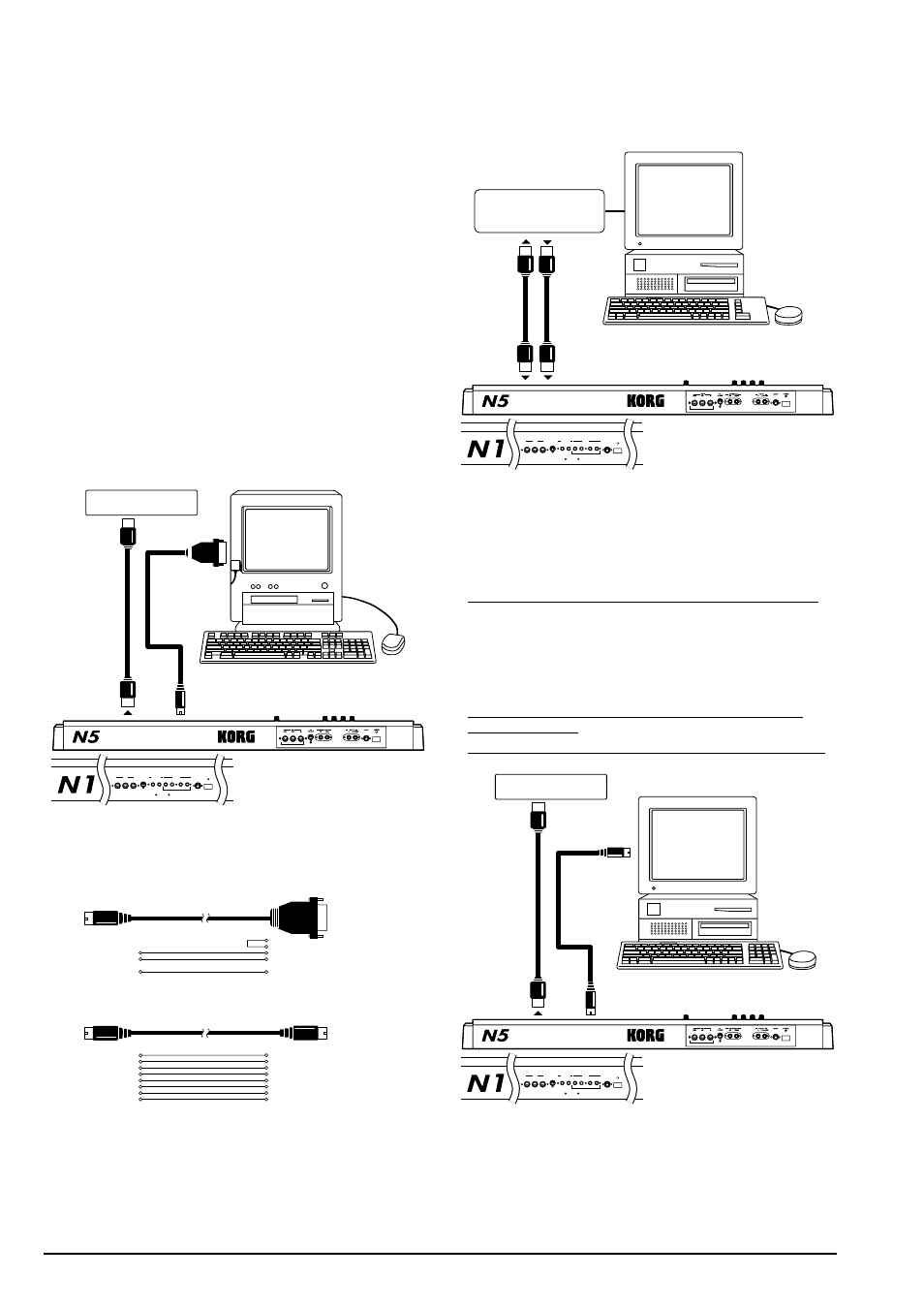

N1/N5EX подключается напрямую к следующим компьютерам:
•
IBM PC (совместимый):
Дополнительный набор AG-001B (соединительный кабель,
программное обеспечение “Korg MIDI Driver”)
•
Apple Macintosh:
Дополнительный набор AG-002B (соединительный кабель,
программное обеспечение “Korg MIDI Driver”)
Соединение через MIDI
Для соединения N1/N5EX с внешними MIDI-устройствами через
MIDI-интерфейс, используются стандартные MIDI-кабели.
При включенной установке «Echo Back» (функции, транслирую-
щей сообщения со входа MIDI IN на выход MIDI OUT), ноты, при-
ходящие на N1/ N5EX, дублируются (с клавиатуры и с MIDI IN). Во
избежание данного эффекта необходимо установить параметр
<Local Control> â «Local Off» в режиме Global.
Соединение с IBM PC (совместимым)
Подсоедините кабель (AG-001B) к последовательному порту
(COM) IBM PC с одной стороны и к разъему TO HOST инст-
румента N1/N5EX с другой.
Установите параметр BPS Select в режиме Global â “38.4”.
Соединение с Apple Macintosh
Подсоедините кабель (AG-002B) к порту модема или прин-
тера Apple Macintosh с одной стороны и к разъему TO HOST
инструмента N1/N5EX с другой.
Если программа секвенсера требует установки «clock»,
установите 1 MHz.
Установите параметр BPS Select в режиме Global в “31.25”.
Специальный соединительный кабель:
44
Korg N1/N5EX. Руководство пользователя. Глава 4. Работа с компьютером / секвенсером
MIDI OUT
TO HOST
MIDI-устройства
COM
IBM PC (совместимый)
Специальный
кабель
(AG-001B)
POWER
~AC9V
OUTPUT
ASSIGNABLE
PC
TO HOST
MIDI
PEDAL
SW
IN
OUT
THRU
1/L/MONO
2/R
3
4
MIDI OUT
Компьютер/Секвенсер
MIDI IN
MIDI OUT
MIDI-интерфейс
MIDI IN
POWER
~AC9V
OUTPUT
ASSIGNABLE
PC
TO HOST
MIDI
PEDAL
SW
IN
OUT
THRU
1/L/MONO
2/R
3
4
Порт Modem
èëè Printer
Apple Macintosh
MIDI OUT
TO HOST
MIDI-устройства
Специальный
кабель
(AG-002B)
POWER
~AC9V
OUTPUT
ASSIGNABLE
PC
TO HOST
MIDI
PEDAL
SW
IN
OUT
THRU
1/L/MONO
2/R
3
4
(2) AG-002B (
äëÿ
Macintosh)
Mini DIN 8-pin
Mini DIN 8-pin
1
2
3
4
5
6
7
8
2
1
5
4
3
8
7
6
(1) AG-001B (
äëÿ
IBM PC or Compatible)
Mini DIN 8-pin
D-SUB 9-pin
3
4
5
8
7
2
5
3
