11 Приложение
VEGABAR 83 • 4 … 20 mA
45033-R
U-131107

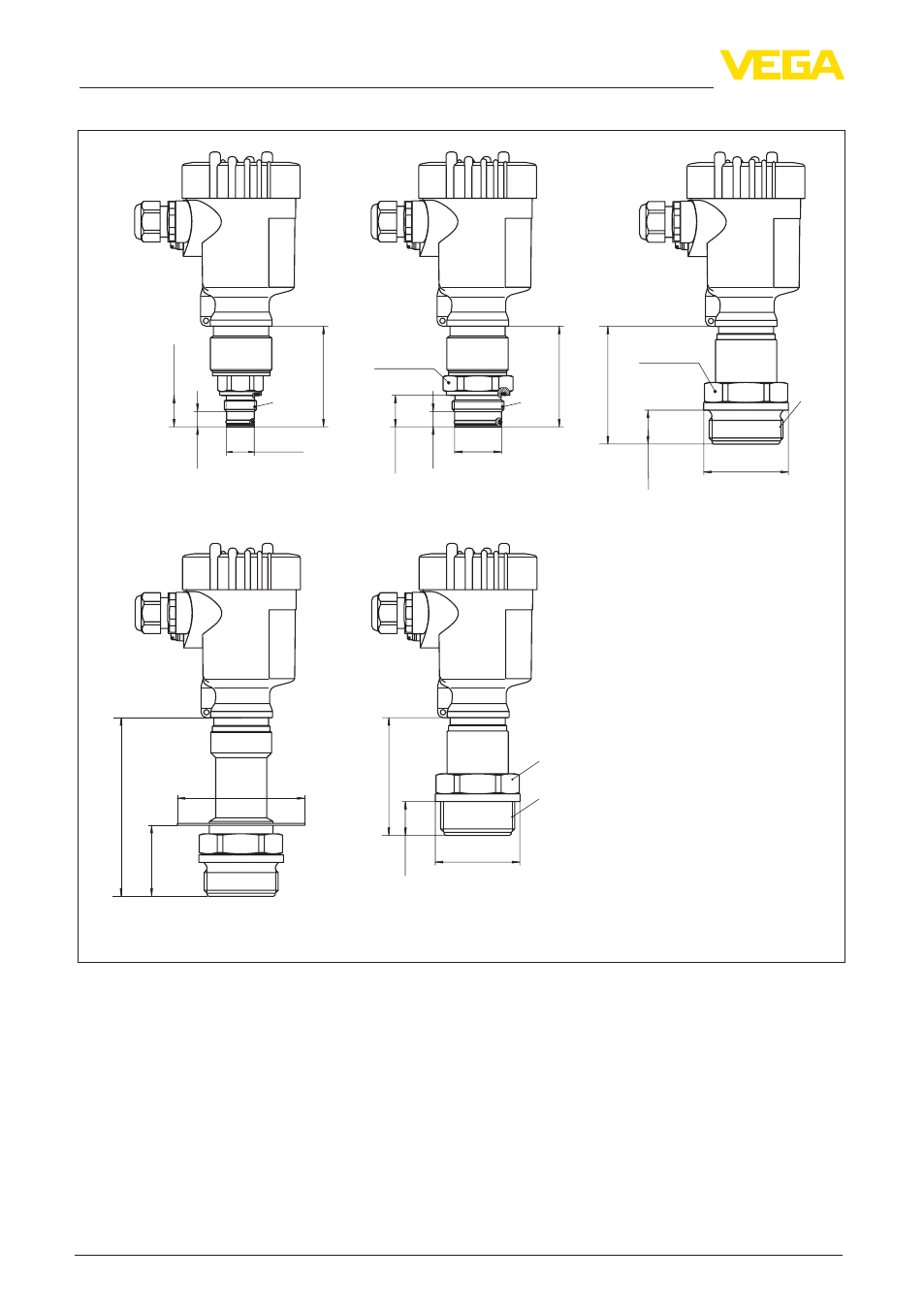

VEGABAR 83, резьбовое присоединение, заподлицо
DA
C9 DA- 180°C/200°C
LU LW
78 mm (3.07"
)
22 mm (0.87"
)
ø 55 mm
(2.17")
78 mm (3.07"
)
22 mm (0.87"
)
ø 55 mm
(2.17")
G1½
NPT1½
118 mm (4.65"
)
46 mm (1.81"
)
ø 84 mm
(3.31")
G½
65 mm (2.56"
)
G1
65 mm (2.56"
)
20,5 mm (0.81"
)
10 mm (0.39"
)
20,5 mm (0.81"
)
10 mm (0.39"
)
ø 18mm
(0.71")
ø 30 mm
(1.18")
SW 41mm
(1.61")
SW 46mm
(1.81")
SW 46mm
(1.81")
Рис. 35: VEGABAR 83, резьбовое присоединение, заподлицо
LU G½ (ISO 228-1) с O-кольцом
LW G1 (ISO 228-1) с O-кольцом
DA G1½ (DIN3852-A)
DA G1½ (DIN3852-A) с температурной вставкой для 180 °C/200 °C
C9 1½ NPT (ASME B1.20.1)
