Для компенсации погрешности из-за изменения времени
прохождения сигнала в трубе необходимо при параметриро-
вании выбрать "Применение - Опускная труба" и ввести
условный диаметр трубы.
l
Когда датчик смонтирован на трубе, можно рекомендовать
создание памяти помех, однако это не является обязатель-
ным требованием.
l
Измерение возможно через полнопроходной шаровой кран.
Конструктивные требования к выносной трубе:
l
Труба металлическая, гладкая внутри.
l
В случае очень грубой внутренней поверхности трубы,
применять вставную трубу (трубу в трубе) или радарный
датчик со встроенной опускной трубой.
l
Фланцы должны быть приварены к трубе в соответствии с
направлением плоскости поляризации.
l
При использовании шарового крана или в случае многосек-
ционной трубы с промежуточными фланцами, зазоры на
сопряжениях ≤ 0,1 мм.
l
Диаметр антенны датчика должен как можно более соот-
ветствовать внутреннему диаметру трубы.
l
Диаметр должен быть постоянным по всей длине.
В примере ниже даются основные рекомендации по применению
для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
h
m
a
x
d
m
in
≥
2
m
m
x
h
m
a
x
90°
4
3 ... 4 h
max
≥ 50 mm
90°
2
3
1

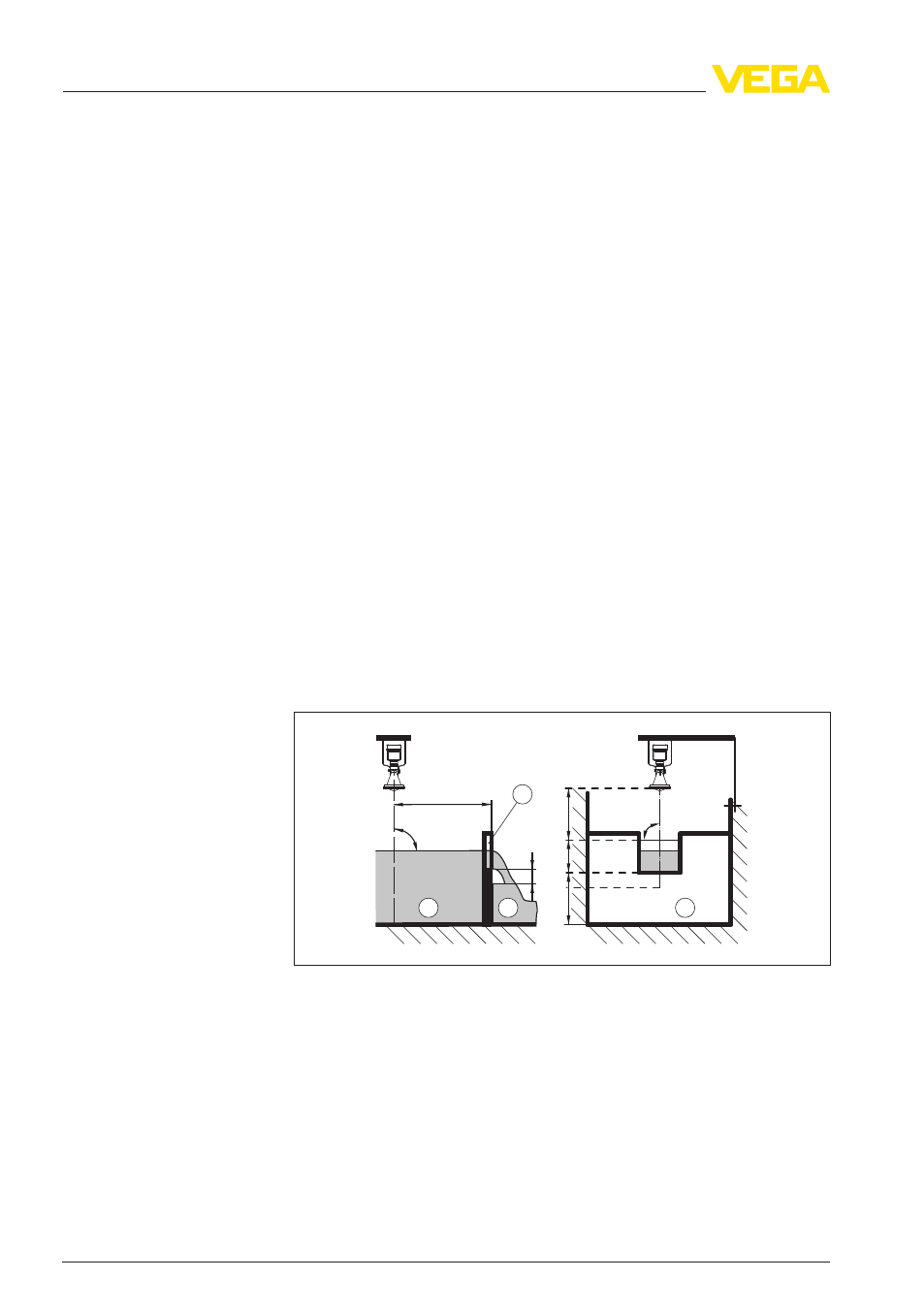

Рис. 18: Измерение расхода с прямоугольным водосливом: d
min.
=
минимальное расстояние датчика (см. гл. "Технические данные"); h
max.
=
max. заполнение прямоугольного водослива
1
Диафрагма слива (вид сбоку)
2
Верхний бьеф
3
Нижний бьеф
4
Диафрагма слива (вид со стороны нижнего бьефа)
Необходимо соблюдать следущие основные условия:
l
Установка датчика на стороне верхнего бьефа
l
Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
Измерение расхода с
прямоугольным сли-
вом
26
