7 Начальная установка с помощью PACTware
VEGAFLEX 86 • 4 … 20 mA/HART - двухпроводный
42284-R
U-130620
7 Начальная установка с помощью
PACTware
7.1 Подключение ПК
3
1
2

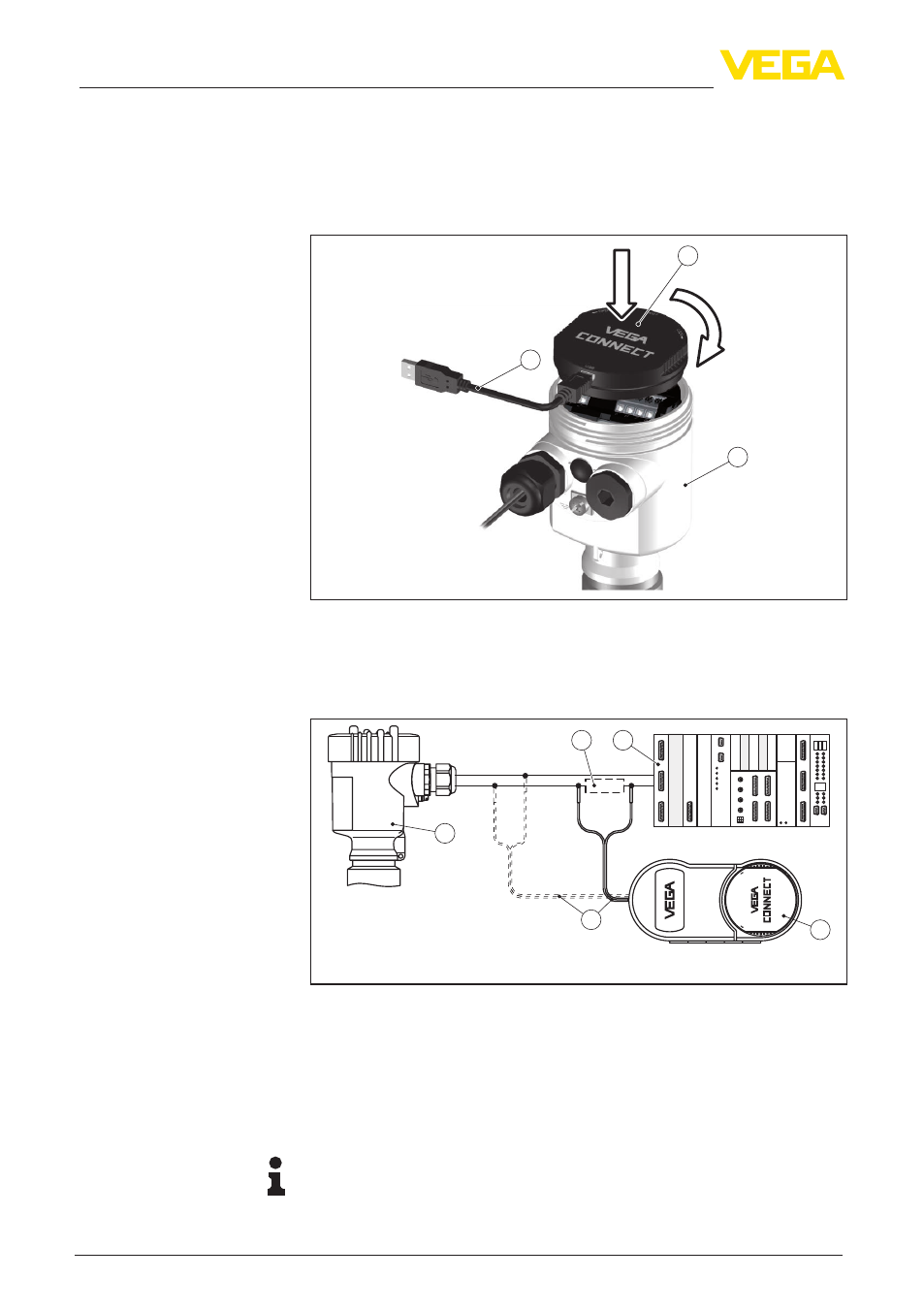

Рис. 27: Подключение ПК через интерфейсный адаптер прямо к датчику
1 Кабель USB к ПК
2 Интерфейсный адаптер VEGACONNECT
3 Датчик
1
5
2 4
3
OPEN
TWIST
USB
LOCK
Рис. 28: Подключение ПК к сигнальному кабелю через HART
1 Датчик
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
5 Интерфейсный адаптер, например VEGACONNECT 4
Примечание:
Для источников питания со встроенным сопротивлением HART
(внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
Через интерфейсный
адаптер прямо к дат-
чику
Через интерфейсный
адаптер и HART
