Опция "Расширить" используется для расширения уже созданной
памяти помех. Это имеет смысл, если память помех была создана
при слишком высоком уровне и поэтому могли быть сохранены
не все ложные эхосигналы. При выборе опции "Расширить" будет
показано расстояние до поверхности продукта для существую-
щей памяти помех. Теперь это значение можно изменить, и зона
памяти помех будет соответственно расширена.
Линеаризация требуется для всех емкостей, объем которых
изменяется нелинейно с увеличением уровня заполнения, на-
пример горизонтальных цилиндрических или сферических емко-
стей, если необходима индикация в единицах объема. Для таких
емкостей имеются соответствующие кривые линеаризации,
которые задают отношение между уровнем заполнения в
процентах и объемом емкости.
При активировании подходящей кривой будет правильно отоб-
ражаться объем заполнения в процентах. Если объем должен
отображаться не в процентах, а, например, в литрах или
килограммах, то нужно дополнительно задать пересчет в меню
"
Дисплей".
После ввода необходимых параметров сохранить установку и с
помощью клавиш [ESC] и [->] перейти к следующему пункту
меню.
Осторожно!
При применении устройств с соответствующим разрешением как
части защиты от переполнения по WHG необходимо учитывать
следующее:
При выборе какой-либо кривой линеаризации измерительный
сигнал не будет обязательно линейно пропорционален уровню
заполнения. Это следует учитывать при установке точек пере-
ключения на сигнализаторе предельного уровня.
Посредством сброса сбрасываются определенные выполненные
пользователем установки параметров.

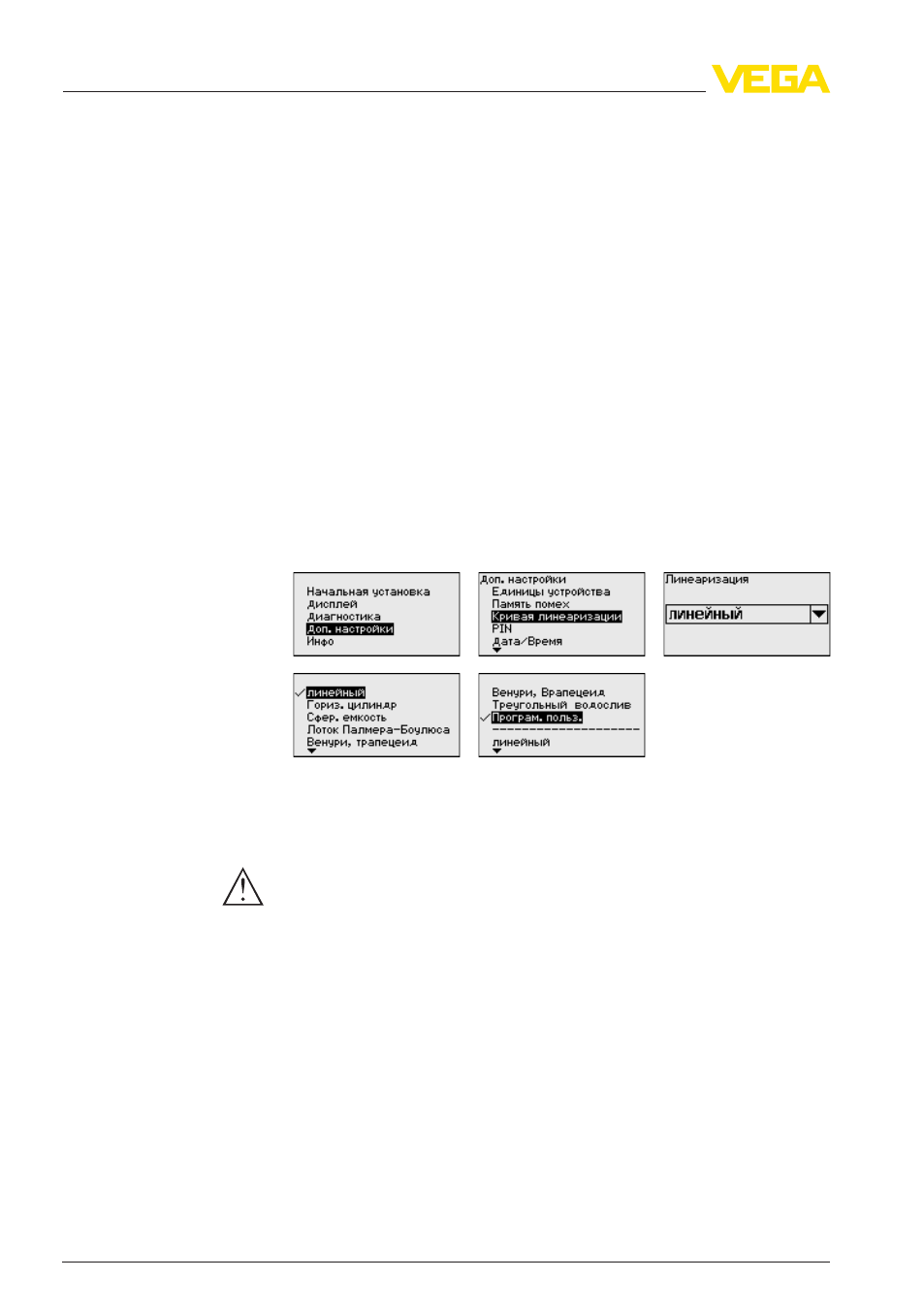

Доп. настройки/Кривая
линеаризации
Доп. настройки - Сброс
