В комплект поставки KV 31 входят следующие части.

1

2

3

4

6

5

7

8

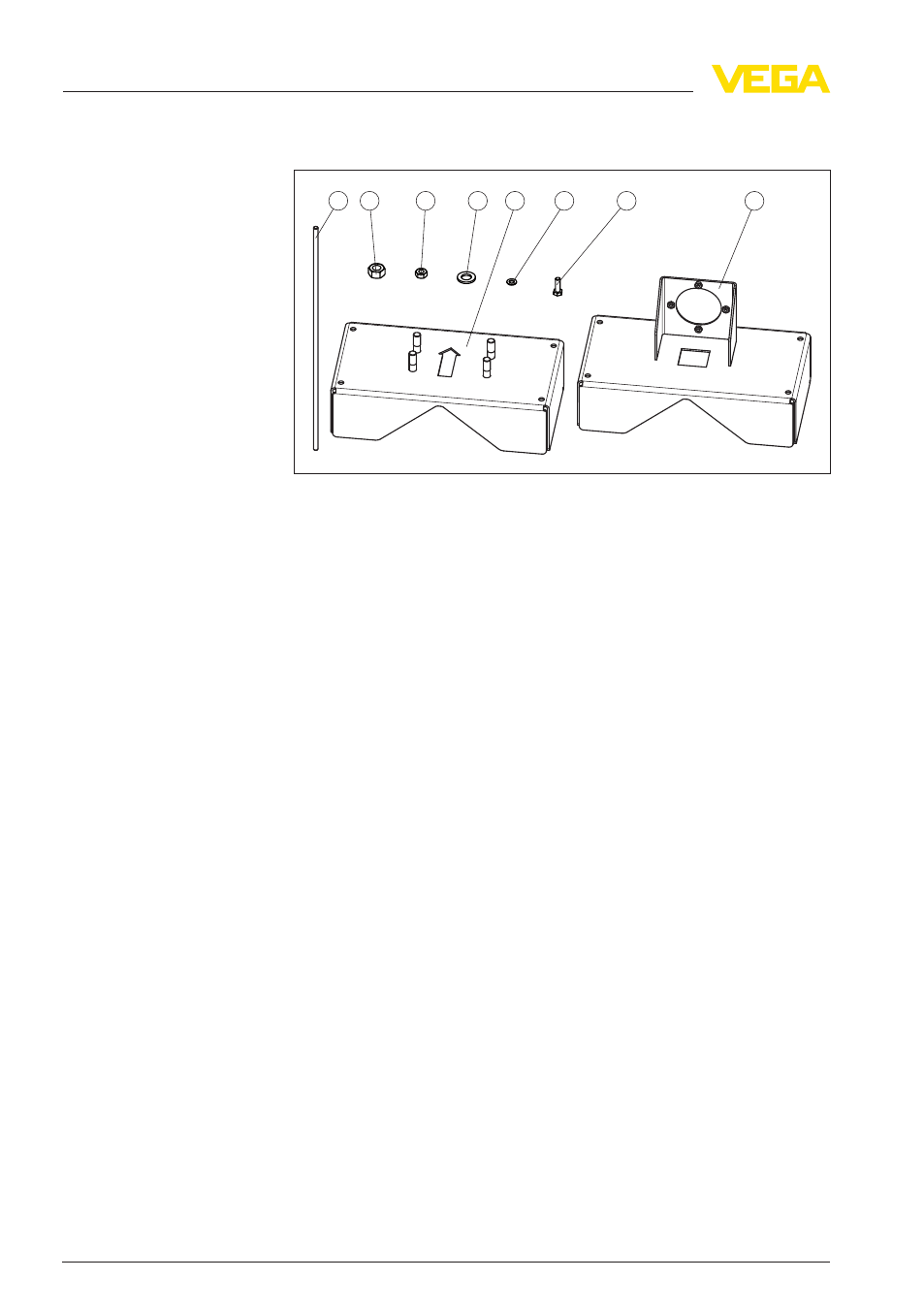

Рис. 2: Зажимное приспособление KV 31 для труб, просвечиваемых под
прямым углом - вертикальный монтаж датчика
1

Резьбовая штанга M10 x 620 мм (M10 x 24.41 in) - 4 шт.

2

Гайка шестигранная M16 - 4 шт.

3

Гайка шестигранная M10 - 16 шт.

4

Прокладочная шайба для M16 - 4 шт.

5

Зажим - сторона держателя источника (VEGASOURCE 31) - 1 шт.

6

Прокладочная шайба для M10 - 8 шт.

7

Винт с шестигранной головкой M8 - 2 шт.

8

Зажим - сторона датчика (MINITRAC) - 1 шт.

Комплект поставки

4

Зажимное приспособление KV 31 • Защитный держатель источника SE

1

Описание изделия

41406

-RU

-120312
