11 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
42285-R
U-130320
Ʋ Монтаж
Конец измерительного зонда не касается дна
емкости
Параметрирование датчика
Создана память помех
Типичная погрешность измерения -
измерение межфазного уровня
± 5 мм (0.197 in)
Типичная погрешность измерения
- общий уровень (измерение межфаз-
ного уровня)
См. следующие диаграммы
Типичная погрешность измерения -
измерение уровня
4)5)
См. следующие диаграммы
Максимальная погрешность изме-
рения - исполнение с реперным
отрезком
± 10 мм (0.39 in)
Верхнее блокированное расстояние -
исполнение с реперным отрезком
450 мм (17.7 in)
L
0
-2 mm (-0.079")
2 mm (0.079")
-10 mm (-0.394")
5 mm (0.197")
-5 mm (-0.197")
0,15 m (5.906")
0,03 m (1.18")
0,1 m
(3.937")
1

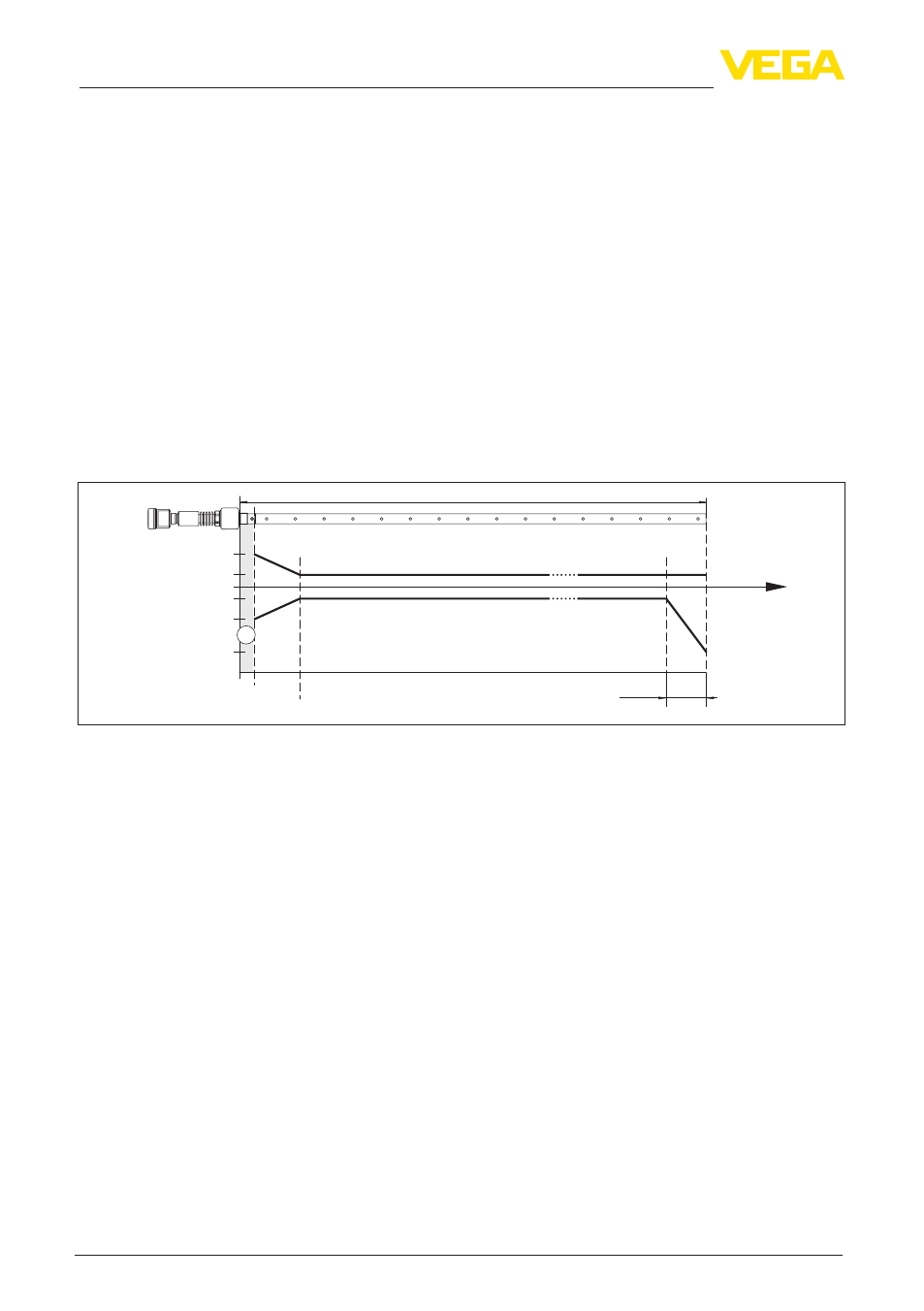

Рис. 32: Погрешность измерения VEGAFLEX 86 в коаксиальном исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
4)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
5)
Посредством памяти помех можно оптимизировать блокированные расстояния.
