Инструкция по эксплуатации VEGA VEGAFLEX 83 Foundation Fieldbus Polished version
Страница 27
27
5 Подключение к источнику питания
VEGAFLEX 83 • Foundation Fieldbus
44224-R
U-130930
1
USB
Status
Test
SIM-Card
1
2
+
( )
(-)

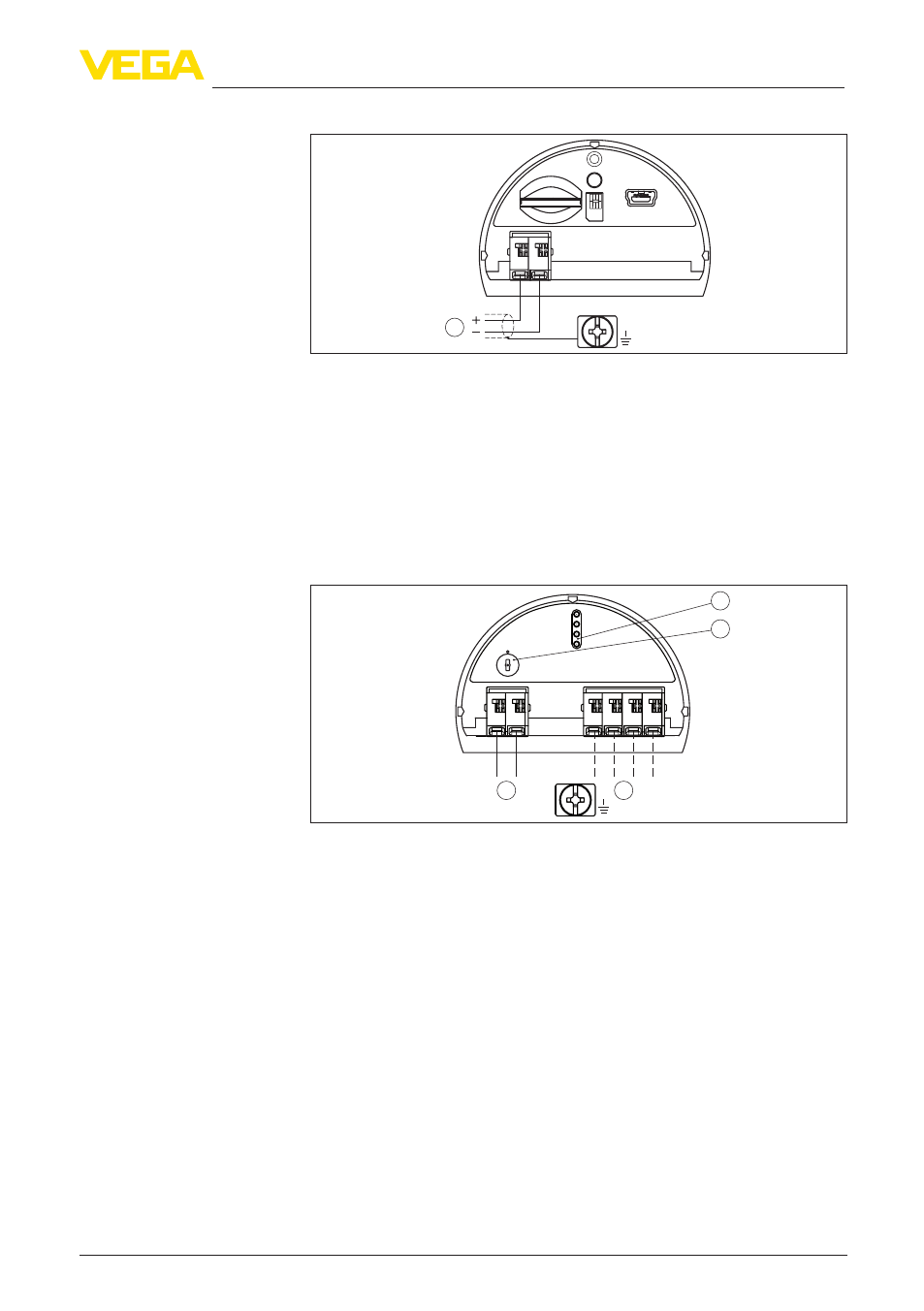

Рис. 18: Отсек подключения (модуль PLICSMOBILE)
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус, исполнение с комбинированной
взрывозащитой Ex d ia)
5
0
1
0
1
+
6 7 8
Bus
2
3
1
2
( )
(-)
4
1
Рис. 19: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель моделирования ("1" = режим работы с разрешением
моделирования)
4 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Отсек подключения -
модуль PLICSMOBILE
Отсек электроники и
подключения
