11 Приложение
VEGAPULS 67 • Протокол Modbus и Levelmaster
41369-R
U-121123
Ʋ Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее по-
лезного эхосигнала
Погрешность измерения на жидкостях См. следующие диаграммы
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3
1,0 m
(3.280 ft)

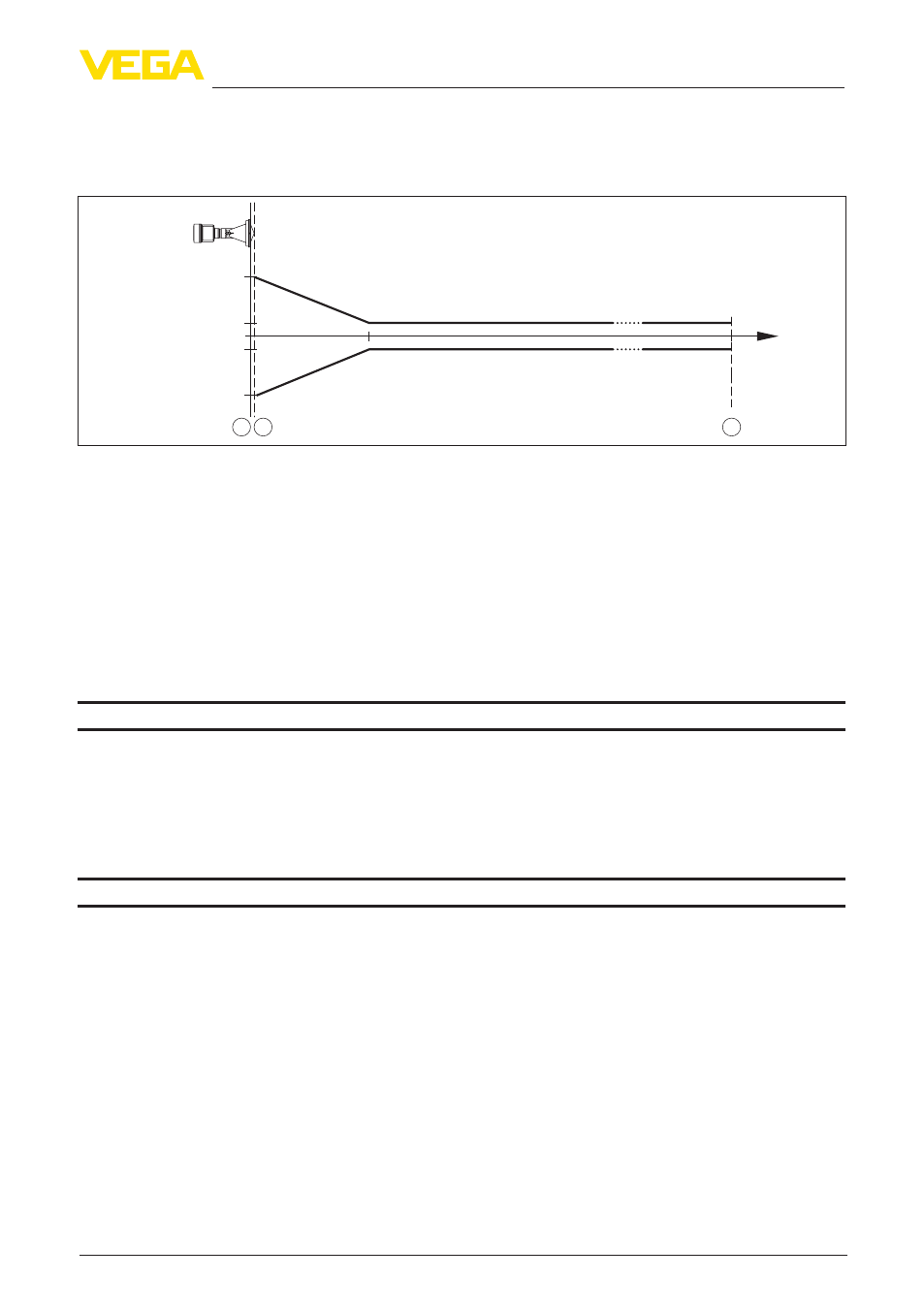

Рис. 50: Погрешность измерения при эталонных условиях
1 Базовая плоскость
2 Край антенны
3 Рекомендуемый диапазон измерения
Воспроизводимость
≤ ±1 mm
Погрешность измерения на сыпучих
продуктах
Значения в сильной степени зависят от условий
применения. Обязательные данные поэтому невоз-
можны.
Погрешность измерения под влияни-
ем ЭМС
≤ ±30 mm
Величины, влияющие на точность измерения
Температурный дрейф - цифровой
выход
±3 мм/10 K относительно max. диапазона измерения
или max. 10 мм
Дополнительная погрешность вслед-
ствие сильных высокочастотных
электромагнитных полей в пределах
EN 61326
< ±50 mm
Характеристики измерения и рабочие характеристики
Измерительная частота
Диапазон K (технология 26 ГГц)
Время измерительного цикла прибл. 700 ms
Время реакции на скачок
1)
≤ 3 s
Скорость сопровождения измери-
тельного окна, макс.
1 m/min
Ширина диаграммы направленности
2)
10°
Излучаемая ВЧ-мощность (в зависимости от параметрирования)
3)
1)
Интервал времени после скачкообразного изменения измеряемого расстояния на макс. 0,5 м при при-
менении на жидкостях, макс. 2 м при применении на сыпучих продуктах до момента, когда выходной
сигнал в первый раз достигнет 90 % своей установившейся величины (IEC 61298-2).
2)
Вне данной ширины диаграммы направленности энергия радарного сигнала снижается на 50 % (-3 dB)
3)
EIRP: Equivalent Isotropic Radiated Power (Эквивалентная изотропно-излучаемая мощность)
