11 Приложение
VEGAFLEX 86 • 4 … 20 mA/HART - четырехпроводный
41845-R
U-130321
Типичная погрешность измерения -
измерение уровня
4)5)
См. следующие диаграммы
L
0
-2 mm (-0.079")
2 mm (0.079")
15 mm (0.591")
-5 mm (-0.197")
0,3 m
(11.811")
0,08 m
(3.15")
1
0,015 m
(0.591")

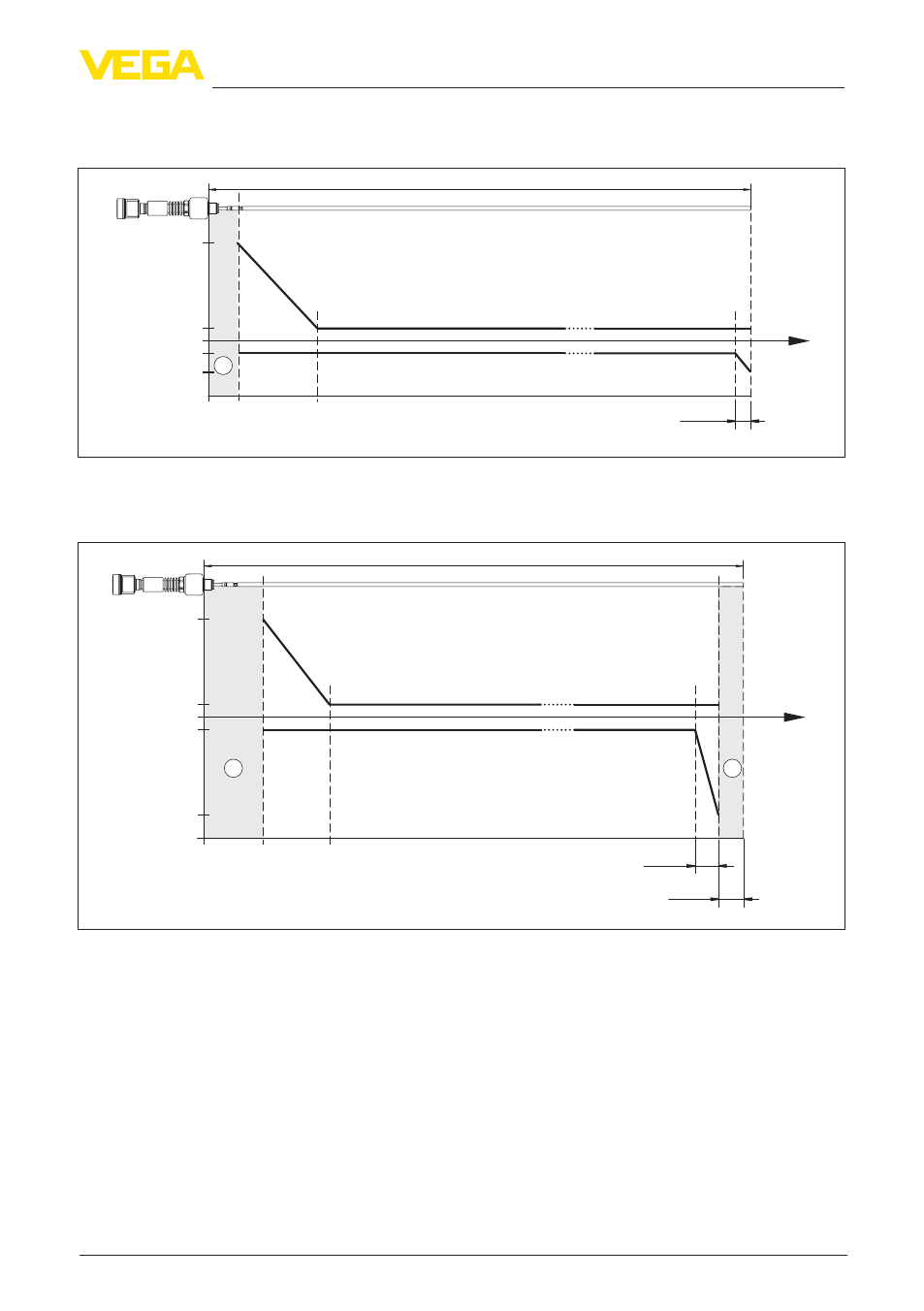

Рис. 39: Погрешность измерения VEGAFLEX 86 в стержневом исполнении (продукт - вода)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
L
2 mm
(0.079")
-2 mm
(0.079")
0
25 mm
(0.984")
-25 mm
(-0.984")
0,2 m
(7.874")
0,15 m
(5.906")
0,05 m
(1.968")
1
1
0,05 m
(1.968")
Рис. 40: Погрешность измерения VEGAFLEX 86 в стержневом исполнении (продукт - масло)
1 Блокированное расстояние - в этой зоне измерение невозможно
L Длина зонда
4)
В зависимости от условий монтажа могут возникать погрешности, которые устраняются путем соответ-
ствующей настройки или установки смещения измеренного значения в сервисном режиме DTM.
5)
Посредством памяти помех можно оптимизировать блокированные расстояния.
