Инструкция по эксплуатации VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) Foundation Fieldbus Approval according to LPR radio standard
Страница 83
Advertising
Функциональный блок "Output Splitter" генерирует два управляющих выхода из одного входа.
Каждый выход является линейным отображением части входа. Реализуется функция
обратного счета, при этом функция линейного отображения используется обращенно.
Каскадирование нескольких Output Splitter поддерживается интегрированной таблицей
решений для возможного комбинирования входов и выходов.

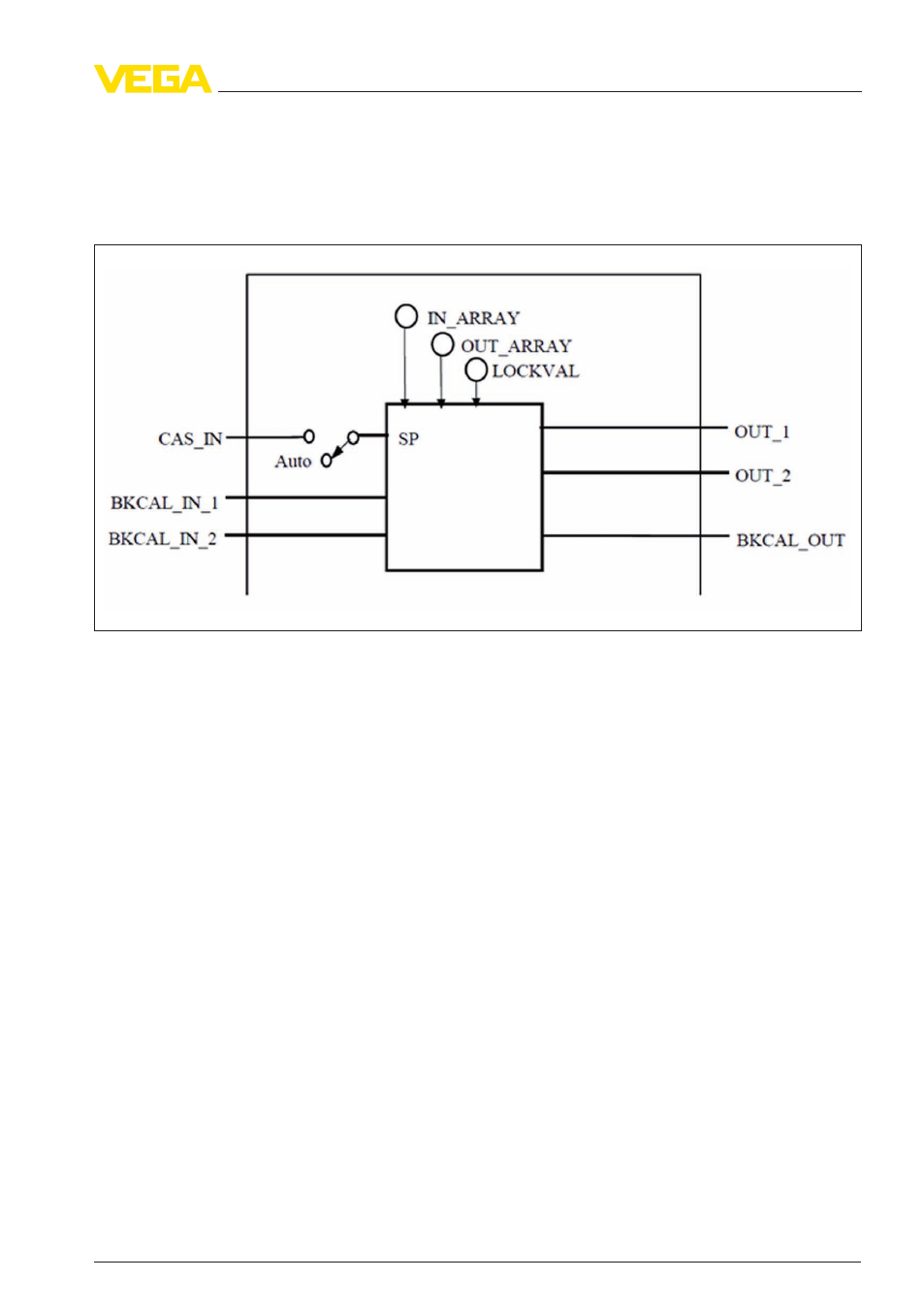

Рис. 54: Схема функционального блока Output Splitter
Функциональный блок характеризатора сигнала Signal Characterizer
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
83
11 Приложение
41716
-RU
-120319
