Быстрый пуск
VEGAFLEX 81 • Протокол Modbus и Levelmaster
42283-R
U-130320
Быстрый пуск
Быстрый пуск обеспечивает возможность быстрой настройки
прибора при многих применениях. Дальнейшую информацию см.
в соответствующих главах данного руководства по эксплуатации.
→
Расстояние от стенки металлической емкости > 300 мм.
Расстояние от стенки неметаллической емкости > 500 мм.
Измерительный зонд не должен касаться конструкций в
емкости или стенки емкости.
Дальнейшую информацию см. в гл. "Монтаж".
1. Напряжение питания должно соответствовать данным
типового шильдика.
2. Подключить устройство в соответствии со следующим
рисунком.
+
+
power supply
MODBUS
D0
D1
IS GN
D
USB
1
2
1
3 4 5
2
off on
( )
(
)
(-)
(-)

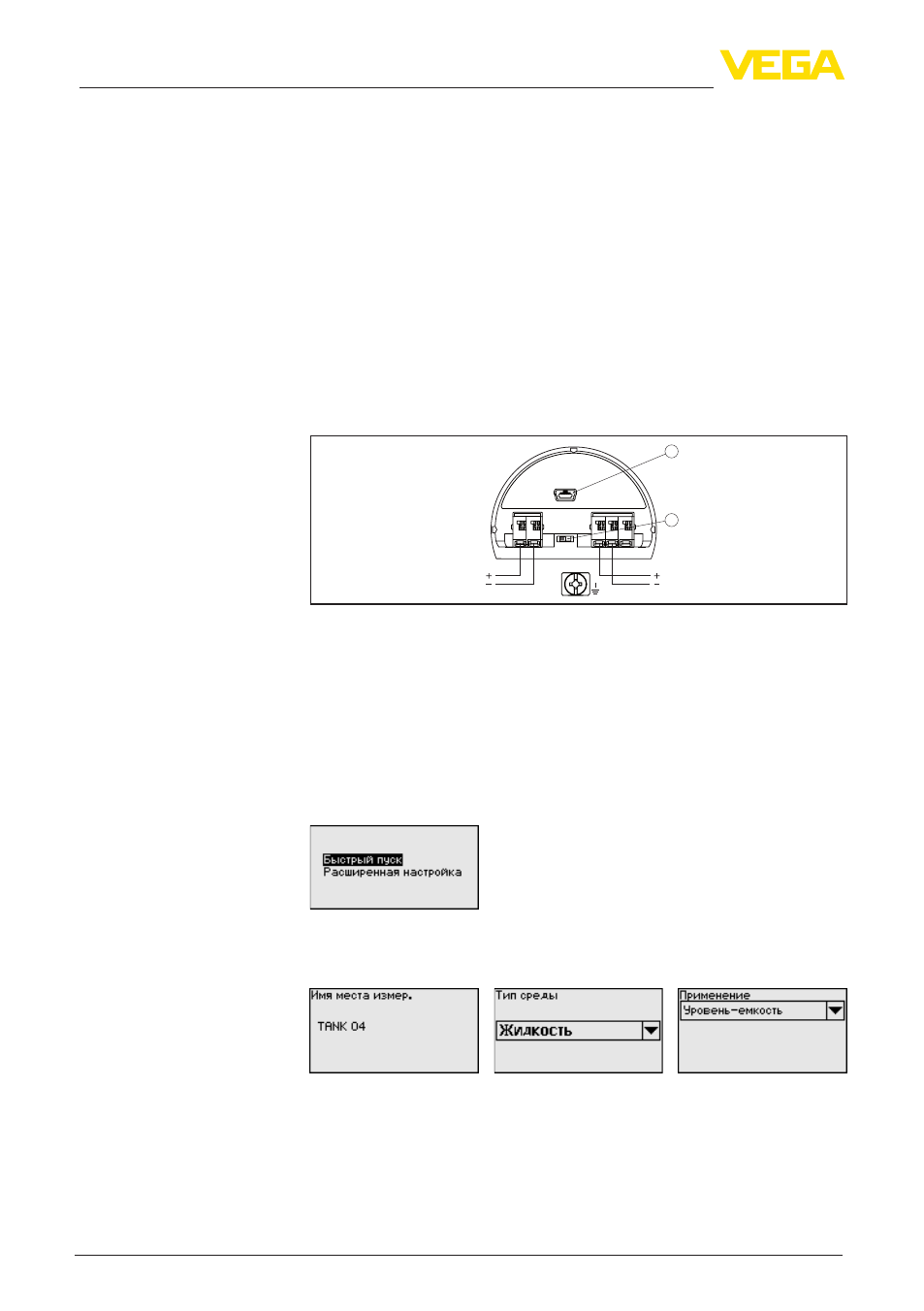

Рис. 1: Отсек подключения
1 USB-порт
2 Переключатель для встроенного оконечного сопротивления (120 Ω)
Дальнейшую информацию см. в гл. "Подключение к источнику
питания".
Для стандартных применений рекомендуется через модуль
индикации и настройки выбрать опцию "Быстрая начальная
установка".
1. В этом меню выбирается применение: можно выбрать
измерение уровня заполнения или измерение межфазного
уровня.
2. В меню "Среда - Диэлектрическая проницаемость" можно
определить тип среды (заполняющий продукт).
3. Через пункты меню "Установка Min" и "Установка Max"
установить рабочий диапазон измерения.
Монтаж
Электрическое подклю-
чение
Установка параметров
