11
3 Приложение
VEGAPASS 81 •
42749-R
U-130320
3.2 Размеры
150 mm
(5.91")
0 %
100 %
ø 88,9 mm
(3.5")
Z
100 mm (3.94"
)
200 mm (7.87"
)
150 mm
(5.91"
)
ø 60,3 mm
(2.37")
D
B
B
C
M
1
2
3
E
F

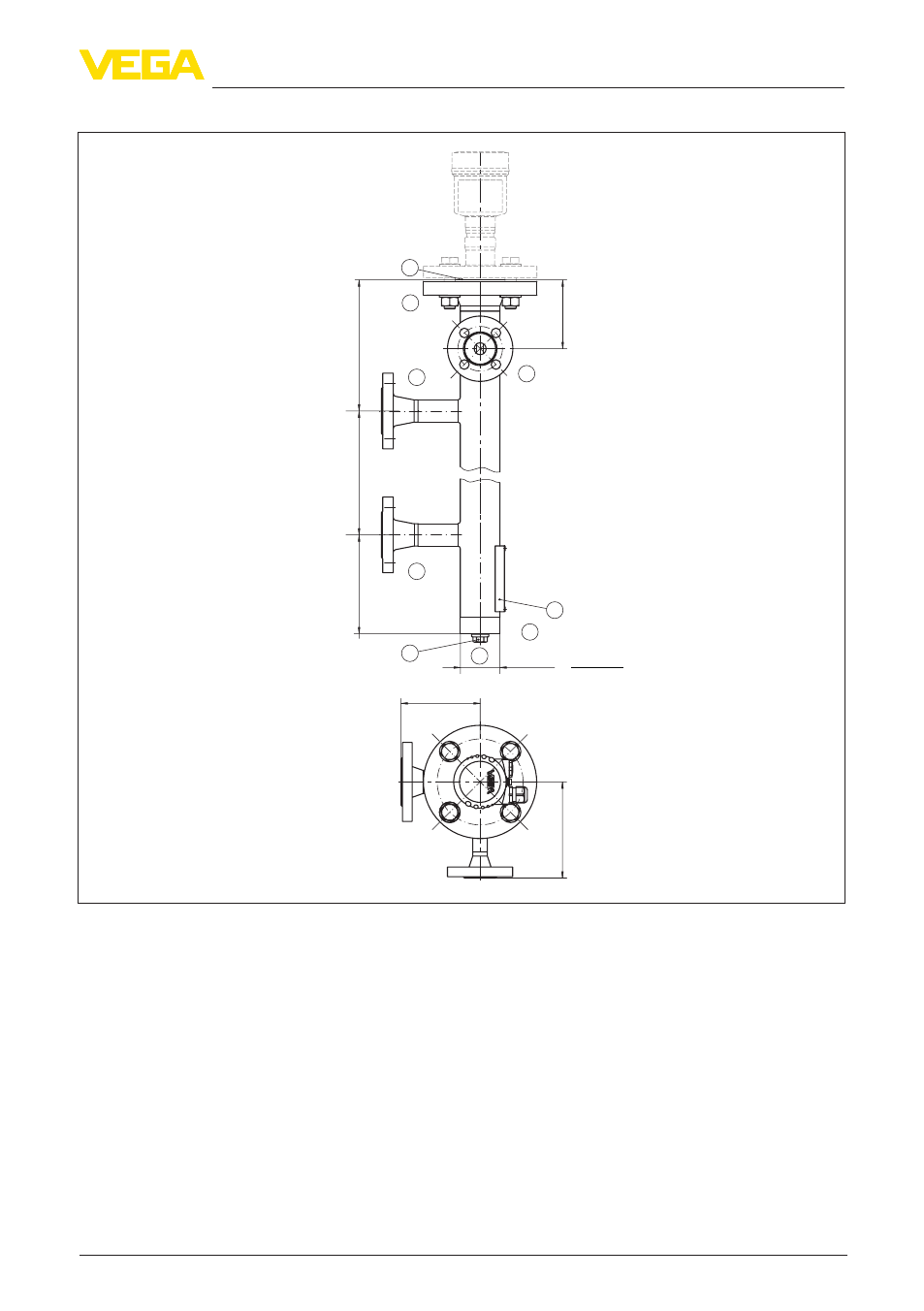

Рис. 5: Выносная труба с VEGAFLEX
1 Уплотнение - фланец к измерительному прибору
2 Типовой шильдик
3 Затвор дренажного присоединения, например заглушка
B Присоединение к емкости верхнее/нижнее
2)
C Фланец к измерительному прибору
D Вентиляционное присоединение (опция)
E Завершение камеры
F Дренажное присоединение
M Расстояние между центрами присоединительных патрубков, 300 … 4000 мм (11.8 … 157.5 дюйм)
z Длина вентиляционного присоединения (в зависимости от присоединения)
2)
Расстояние до фланца к измерительному прибору может изменяться, стандартное: 200 мм (7.87 in)
