4...20mA
2
1
2
+
( )
(-)
1

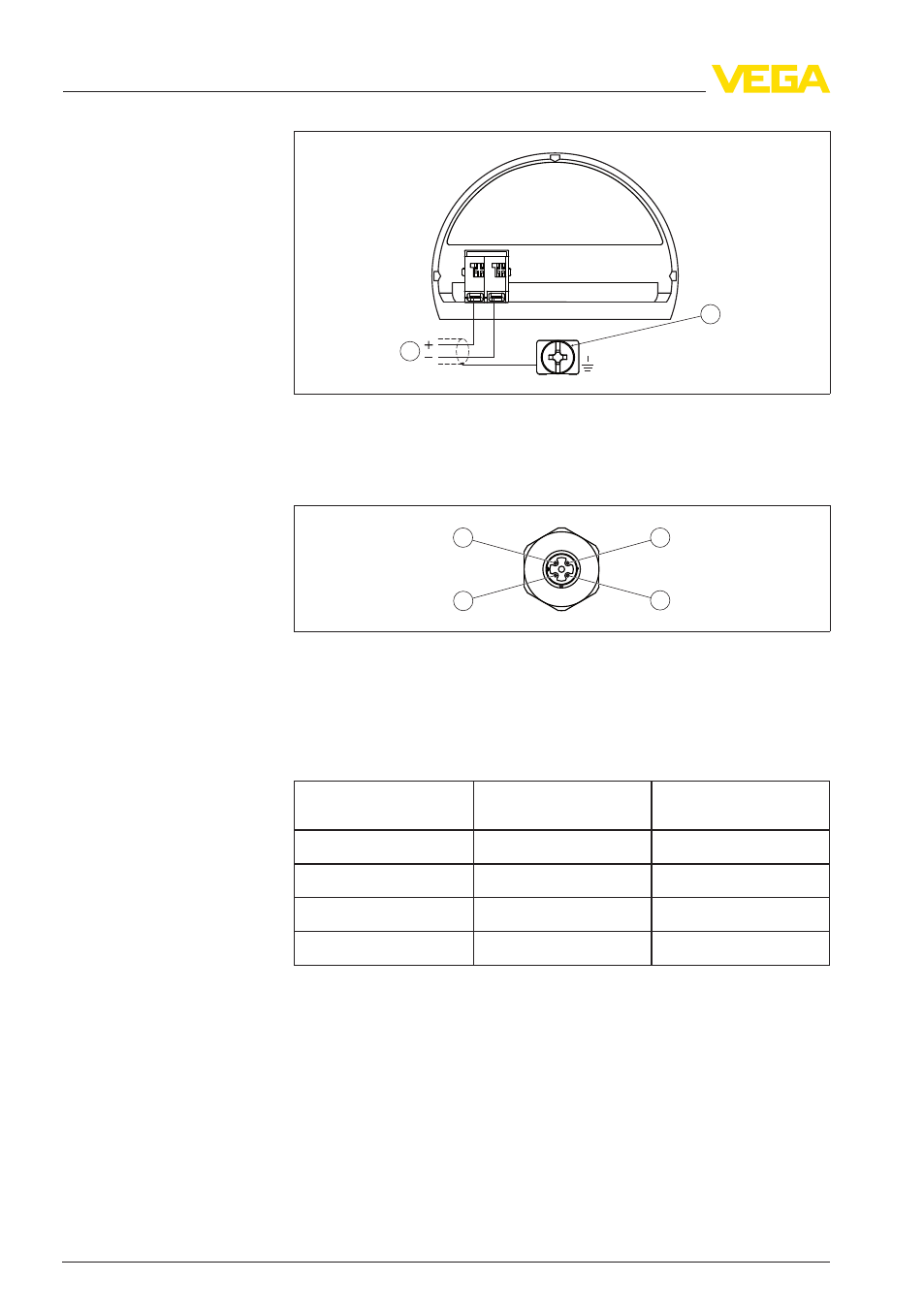

Рис. 26: Отсек подключения (двухкамерный корпус Ex d)
1
Питание, выход сигнала
2
Клемма заземления для подключения экрана кабеля
3
4
1
2
Рис. 27: Вид штекерного разъема
1
Pin 1
2
Pin 2
3
Pin 3
4
Pin 4
Контактный штырек
Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
Отсек подключения
Штекер M12 x 1 для
внешнего блока инди-
кации и настройки
34
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
5 Подключение к источнику питания
