20

5 Подключение к источнику питания

VEGABAR 87 • 4 … 20 mA

45507-R

U-131107

5

1

2

+

( )

(-)

6 7 8

4...20mA

2

3

4

1

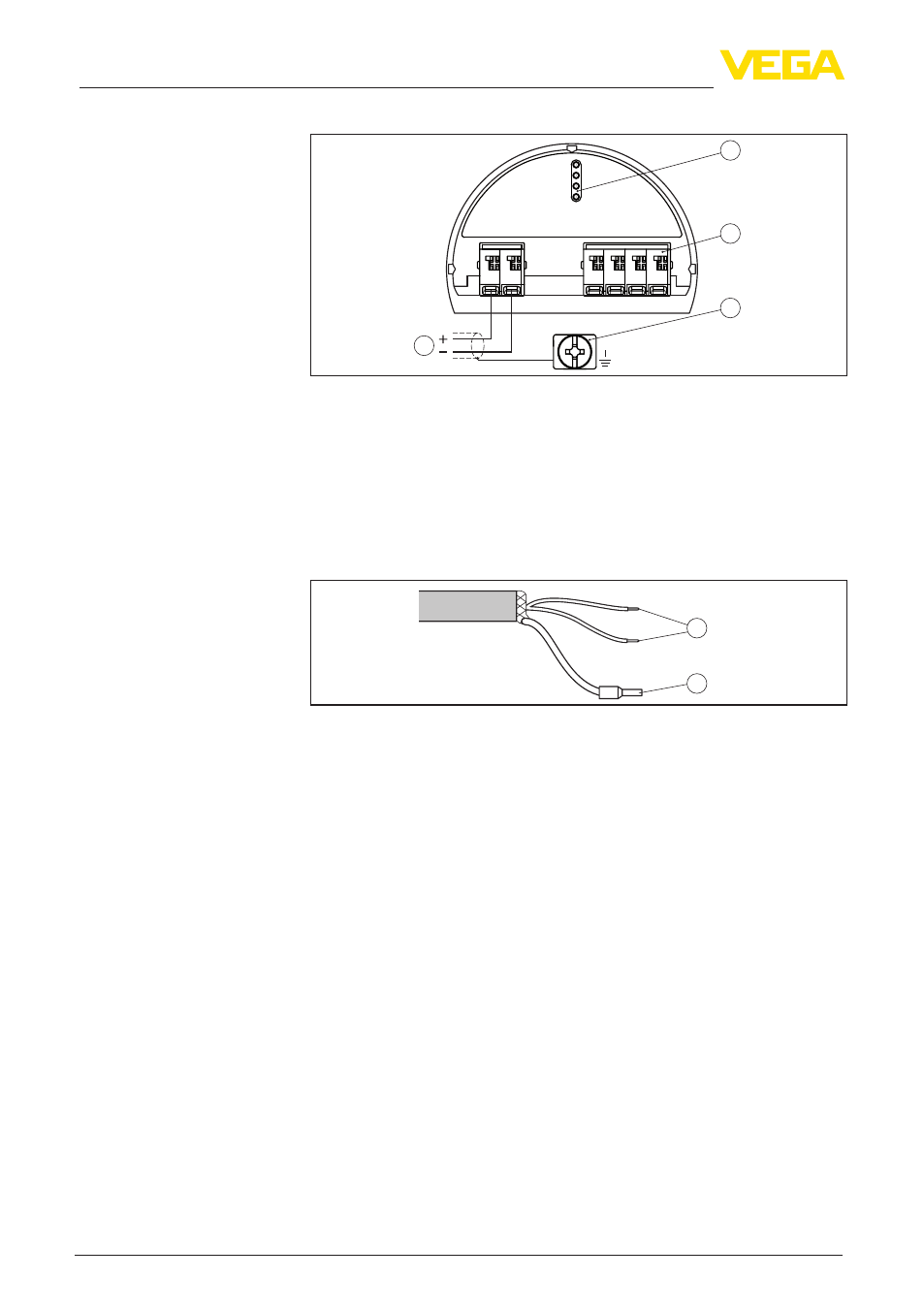

Рис. 11: Отсек электроники и подключения (однокамерный корпус)
1 Питание/Выход сигнала

2 Для модуля индикации и настройки или интерфейсного адаптера

3 Для выносного устройства индикации и настройки или ведомого

(Slave) датчика

4 Клемма заземления для подключения экрана кабеля

5.4 Корпус IP 66/IP 68 (1 bar)

1

2

Рис. 12: Назначение проводов постоянно подключенного соединительного

кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе

формирования сигнала

2 Экранирование

Отсек электроники и

подключения

Назначение прово-

дов соединительного

кабеля
