Инструкция по эксплуатации VEGA MINITRAC 31 Profibus PA
Страница 60
60
6 Начальная установка с помощью модуля индикации и настройки
MINITRAC 31 • Profibus PA
43836-R
U-130731

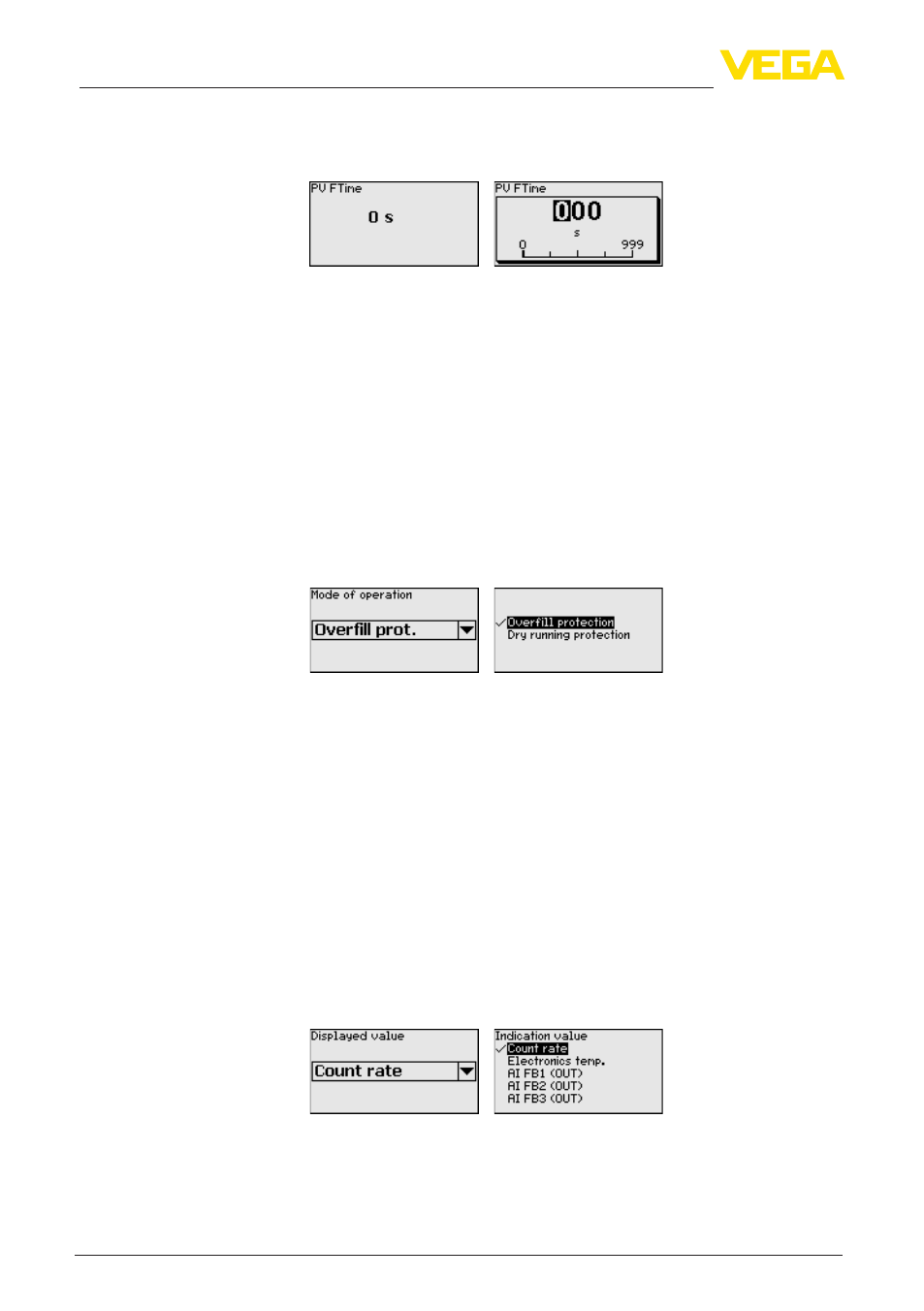

Для демпфирования вызванных условиями процесса колебаний
измеренных значений в данном меню можно установить время в
пределах 0 … 999 сек.
Заводская установка демпфирования 0 s.
В этом пункте меню выбирается режим работы датчика.
В качестве режима работы можно выбрать защиту от
переполнения или защиту от сухого хода.
Релейный выход датчика реагирует соответствующим образом.
Защита от переполнения = при достижении максимального
уровня реле обесточивается (безопасное состояние).
Защита от сухого хода = при достижении минимального уровня
реле обесточивается (безопасное состояние).
Следует обратить внимание на то, что для этого должна быть
выбрана правильная характеристика токового выхода. См. пункт
меню "Начальная установка/Ток. выход Режим".
Посредством этого меню параметры датчика защищаются от
несанкционированного или случайного изменения.
Данный пункт меню описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
Display
В данном меню можно изменить язык дисплея.
Данный параметр описан в Руководстве по эксплуатации
"Модуль индикации и настройки".
В данном меню можно изменить индикацию значения на
дисплее.
Можно выбрать, что должно индицироваться на дисплее:
текущая скорость счета или температура электроники.
Диагностика
В этом меню можно проверить статус устройства. При
нормальной работе датчика будет показан статус "OK". В
Начальная установка -
AI FB1 - Демпфирование
Начальная установка -
Реле
Начальная установка -
Блокировать настройку
Дисплей - Язык
Дисплей - Индицируе-
мое значение
Диагностика - Статус
устройства
