5 Подключение к источнику питания
VEGABAR 82 • 4 … 20 mA/HART
45028-R
U-131107

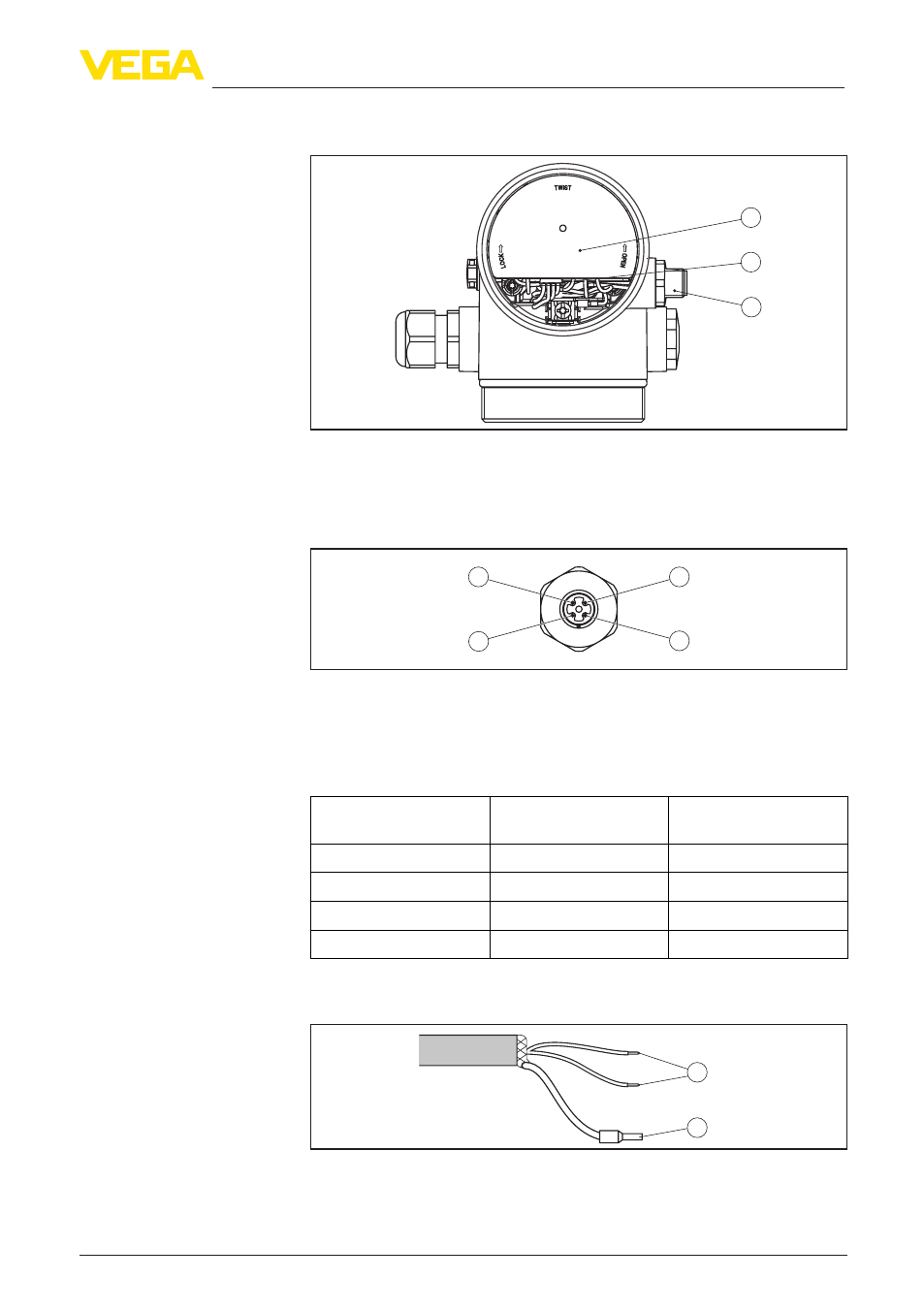

5.7 Двухкамерный корпус с DIS-ADAPT
3
1
2
Рис. 29: Отсек электроники - вид сверху
1 DIS-ADAPT
2 Внутреннее штекерное соединение
3 Разъем M12 x 1
3
4
1
2
Рис. 30: Разъем - вид сверху
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике
Клемма блока элек-
троники
Pin 1
Коричневый
5
Pin 2
Белый
6
Pin 3
Голубой
7
Pin 4
Черный
8
5.8 Корпус IP 66/IP 68 (1 bar)
1
2
Рис. 31: Назначение проводов постоянно подключенного соединительного
кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
Отсек электроники
Назначение контактов
штекерного разъема
Назначение прово-
дов соединительного
кабеля
