4 Монтаж
VEGABAR 83 • 4 … 20 mA/HART
45034-R
U-131107
2
1
3
4
3
4

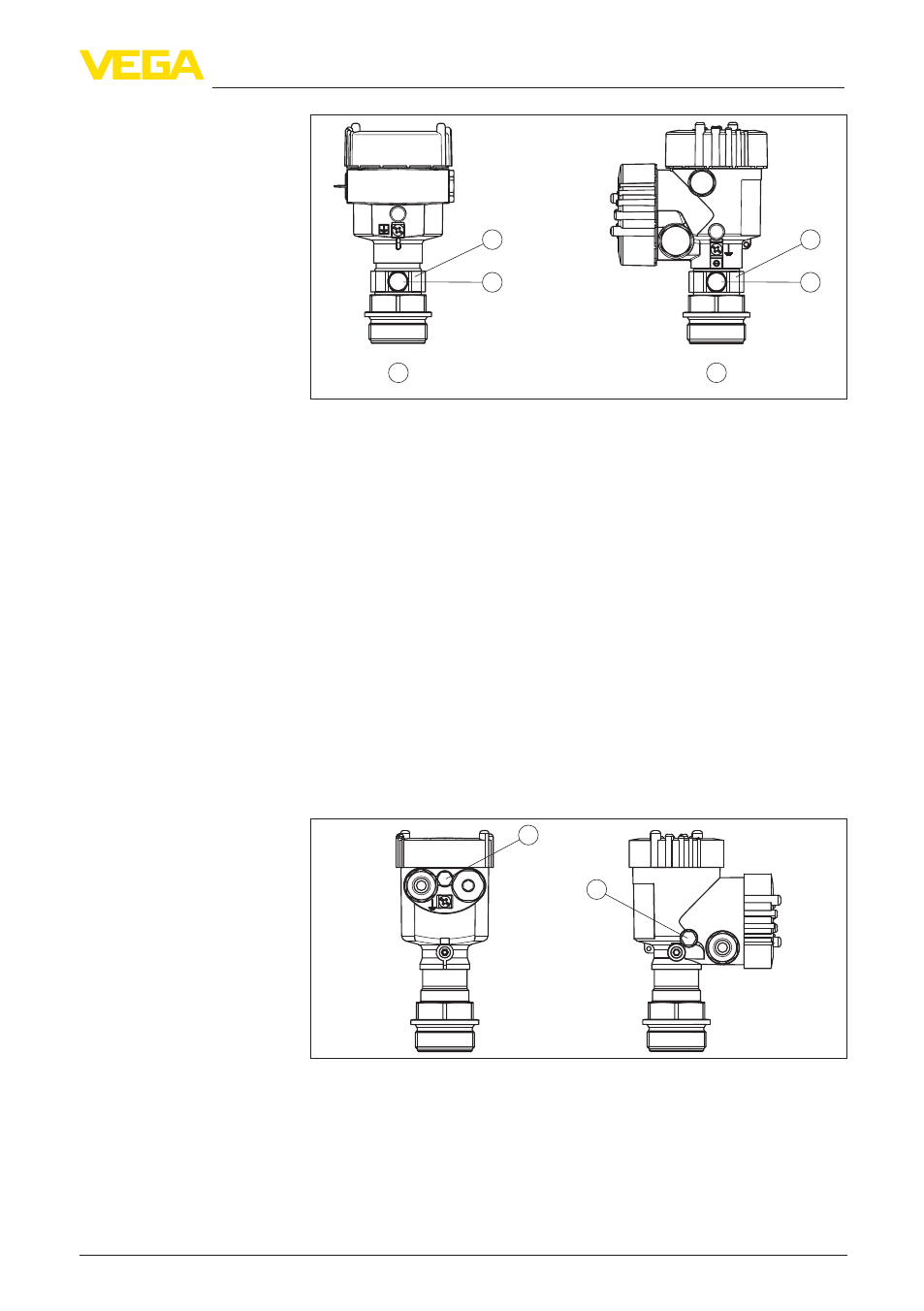

Рис. 7: Положение фильтрующего элемента - исполнение Ex d
1 Однокамерный корпус - алюминий, нержавеющая сталь (точное
литье)
2 Двухкамерный корпус - алюминий, нержавеющая сталь (точное литье)
3 Поворотное металлическое кольцо
4 Фильтрующий элемент
У устройств на абсолютное давление вместо фильтрующего
элемента установлена заглушка.
Фильтрующий элемент встроен в корпус электроники и имеет
следующие функции:
•
Вентиляция корпуса электроники
•
Компенсация атмосферного давления (при диапазонах
измерения относительного давления)
У устройств с газонепроницаемой втулкой (второй линией
защиты) рабочий узел полностью герметизирован. Применяется
измерительная ячейка абсолютного давления, поэтому
вентиляция не требуется.
1
1
Рис. 8: Положение фильтрующего элемента - газонепроницаемая втулка
1 Фильтрующий элемент
Для измерительных диапазонов относительного давления
давление окружающей среды регистрируется опорным датчиком
в электронике и компенсируется.
Устройства со второй
линией защиты
