После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.

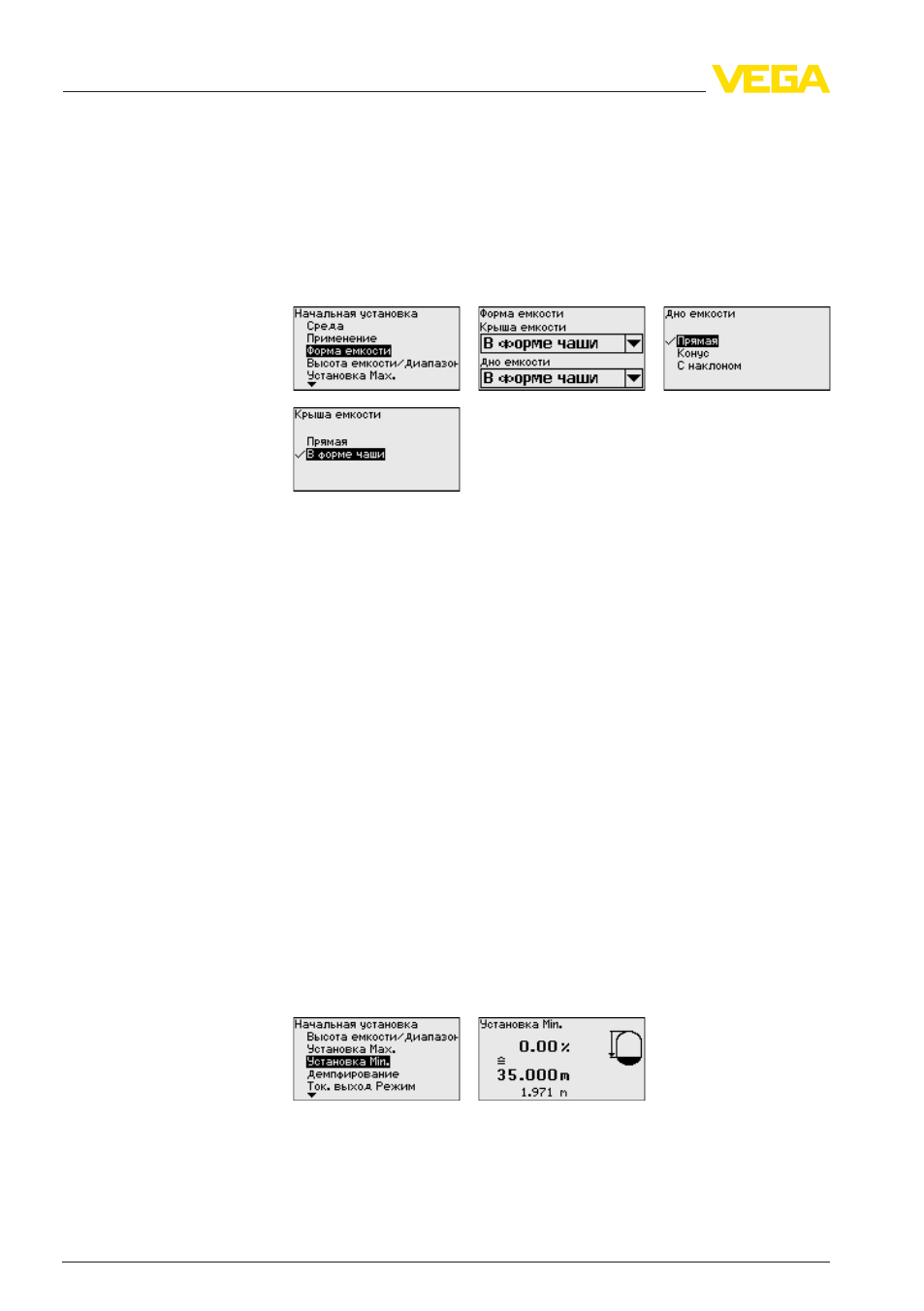

Наряду со свойствами среды и условиями применения на
измерение может оказывать влияние форма емкости. Для
определенных применений данное меню позволяет выбрать
соответствующую форму крыши и дна емкости.
После ввода необходимых параметров сохранить установку
нажатием [OK] и с помощью клавиш [ESC] и [->] перейти к
следующему пункту меню.
При измерении с помощью радарного уровнемера определяется
расстояние от датчика до поверхности продукта. Для отобра-
жения уровня нужно задать соответствие между расстоянием до
поверхности и уровнем заполнения в процентах. С этой целью
вводятся значения расстояния для полной и пустой емкости.
Если эти значения неизвестны, то можно задать значения
расстояния, например, для 10 % и 90 %заполнения. Базовой
плоскостью для значений расстояния всегда является уплотни-
тельная поверхность резьбы или фланца.
Для установки Min./Max. фактический уровень не имеет значе-
ния: такая настройка всегда осуществляется без изменения
уровня и может проводиться еще до монтажа прибора на месте
измерения.
Выполнить следующее:
1
Клавишей "[->]" выбрать меню Начальная установка и
подтвердить нажатием [OK]. Клавишей [->] выбрать пункт
меню "Установка Min" и подтвердить нажатием [OK].
2
Клавишей [OK] перейти к редактированию процентного
значения, клавишей [->] поставить курсор на редактируемую
позицию.
Начальная установка/
Форма емкости
Начальная установка/
Установка
Начальная установка/
Установка Min
