17
Монтаж
Подключение к электрической сети
ОСТОРОЖНО!
Перед производством работ на
котле отключите его электропитание
внешним двухполюсным выключателем
(установите в положение «OFF» (ВЫКЛ)).
Питание 230 В + земляное соединение
Соединение осуществляется при помощи
кабеля 2 P + T, предоставленного вместе
с котлом, который соединяется с главной
платой внутри панели управления.
Подсоединение вспомогательного
оборудования
Для доступа к подсоединениям
периферийных устройств выполните
следующие операции:
- отсоедините котел от сети электропитания
-
поверните панель управления (см.
параграф "Инструкции по открытию ковки
и контролю внутренних деталей").
- отпустите три винта на задней крышке
корпуса с приборами;

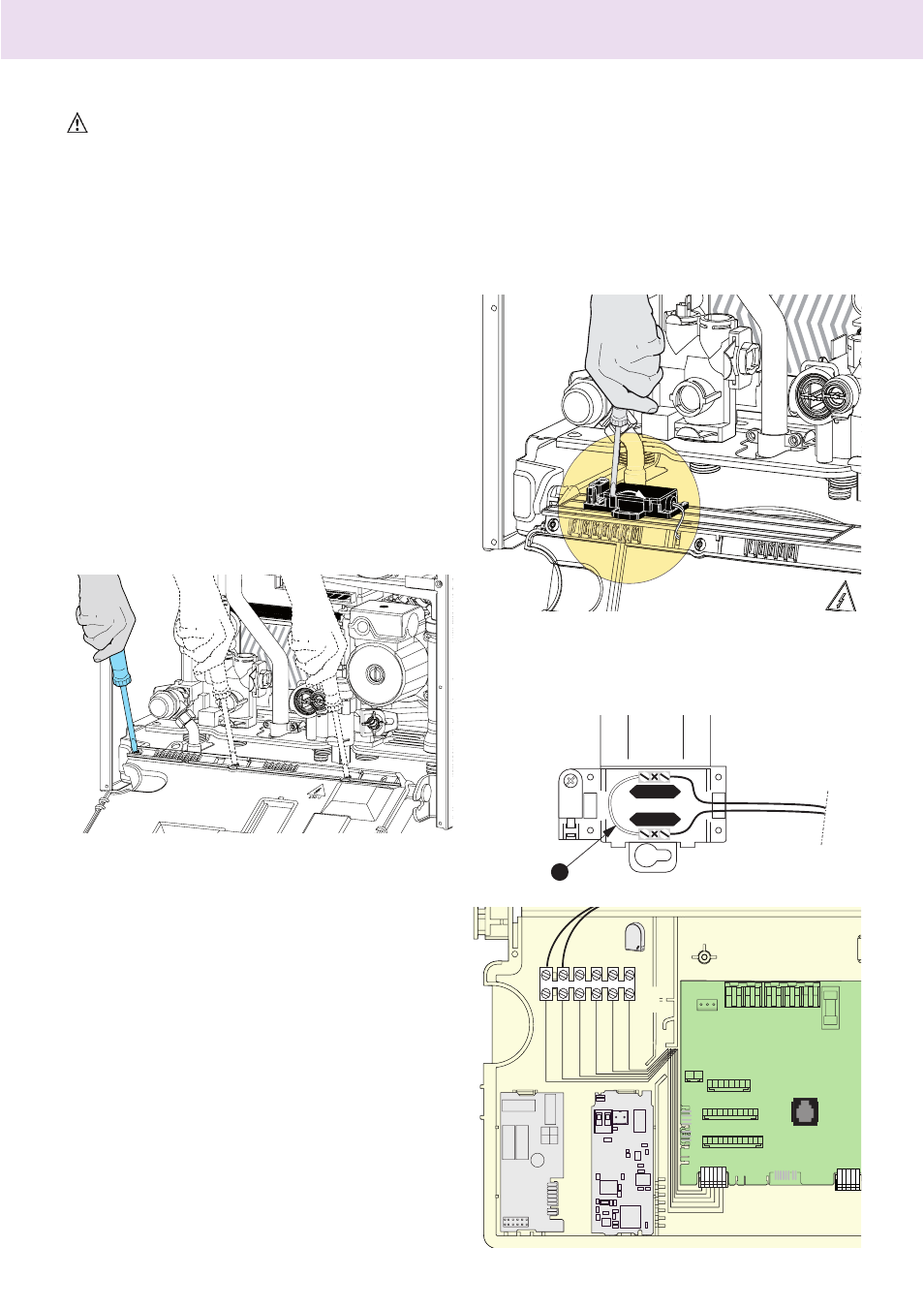

Доступ к электронному блоку (см. рисунок)
обеспечивает подключение таких устройств:
- наружный датчик температуры
- комнатный термостат №1
- комнатный термостат №2
Для подключения дистанционного пульта
управления CLIMA MANAGER или регулятора
температуры используется дополнительная
электронная плата - Интерфейс шины
данных.
Подробности смотрите в Руководстве по
терморегулированию Chauff oteaux.
Соединение и расположение кабеля
дополнительного вспомогательного
оборудования смотрите в предупреждениях
относительно монтажа этого же
вспомогательного оборудования.
Подсоединение термостата помещения
Подсоединение термостата помещения
осуществляется внутри коробки,
расположенной под панелью управления,
действуйте следующим образом:
- отсоедините котел от сети электропитания
-
поверните панель управления (см.
параграф "Инструкции по открытию ковки
и контролю внутренних деталей").
- откройте коробку отверткой
- подсоедините
провода
термостата
помещения, удаляя перемычку S.
- закройте окошко, панель корпуса с
инструментами и передний кожух.
CN17
TA1 TA2
SE
5
1
Display
FAN
FLOW
PUMP
PUMP
SPEED
1
1
FUSE 2A
T
1
2
3
4
1
2
3
4
5
6
6
1
8
1
CN04
CN07
CN17
CN22
121110 9 8 7 6 5 4 3 2 1
1110 9 8 7 6 5 4 3 2 1
2 1
8 7 6 5 4 3 2 1
6
1
5
1
Инт
ерфейс шины д
анных
(optional)
Мо
д
у
ли управ
ления
(дополнит
е
льный ак
се
сс
у
а
р)
S
