Выполнить следующее:
1
Отключить питание.
2
Отвинтить крышку отсека электроники.
3
Снять клеммные блоки в соответствии с руководством по
эксплуатации датчика.
4
С помощью отвертки (звездообразной T 10 или крестоо-
бразной 4) ослабить оба крепежных винта.
2
1
5
6
7
8
1
2
+
( )
(-)

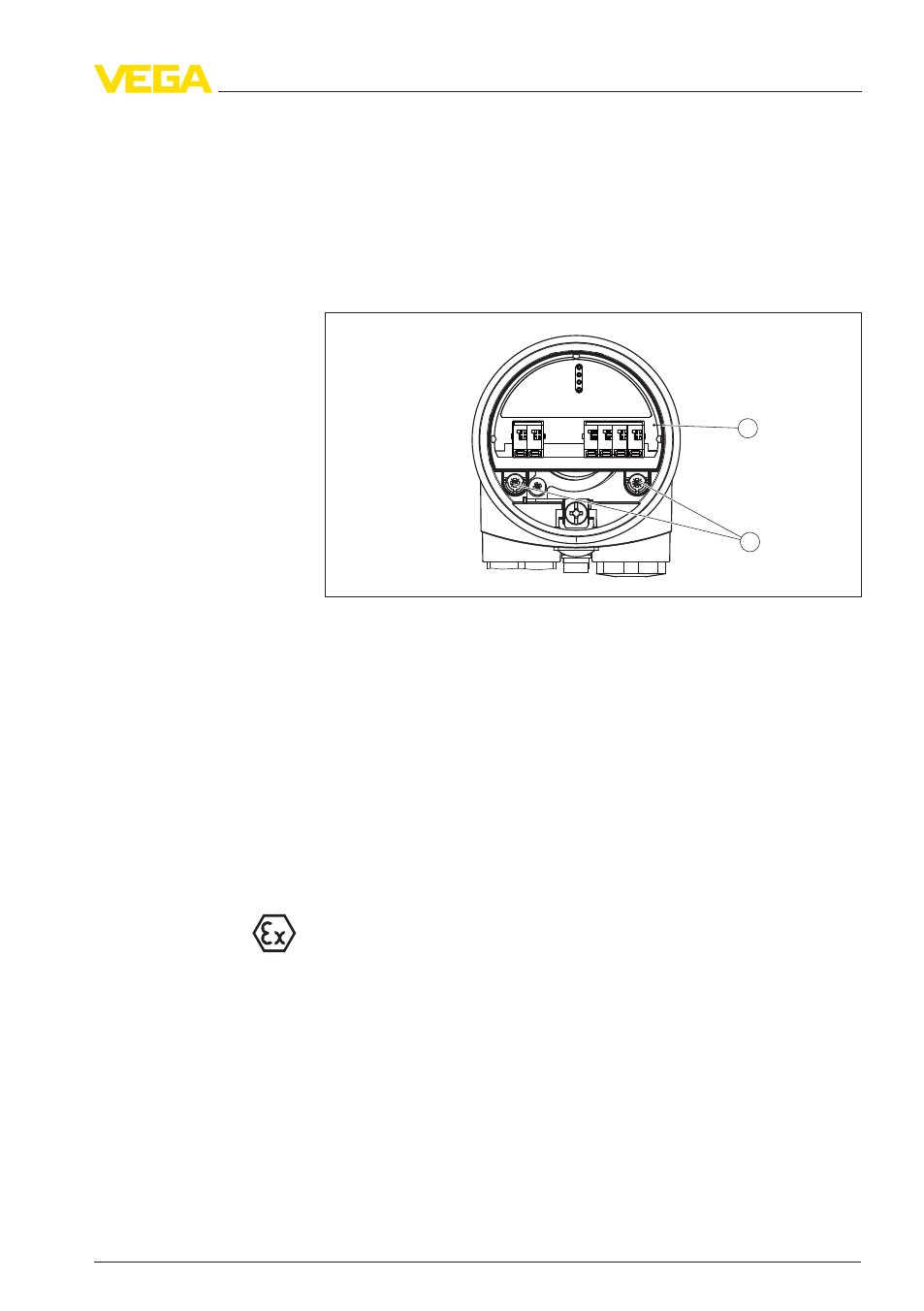

Рис. 3: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
5
Вынуть старый блок электроники, взяв его за съемное
приспособление.
6
Аккуратно вставить новый блок электроники.
7
Снова завинтить и затянуть оба крепежных винта.
8
Вставить клеммные блоки в соответствии с руководством по
эксплуатации датчика.
9
Завинтить крышку корпуса.
Замена блока электроники произведена.
При замене блока электроники для применения во взрывоопасных
зонах составляется соответствующий внутризаводской доку-
мент.
Блок электроники • VEGAPULS серии 60
