Страница 35
35
5 Подключение к источнику питания
VEGAPULS 68 • 4 … 20 mA/HART - двухпроводный
36535-R
U-121123
4...20mA
2
3
1
2
+
( )
(-)
1

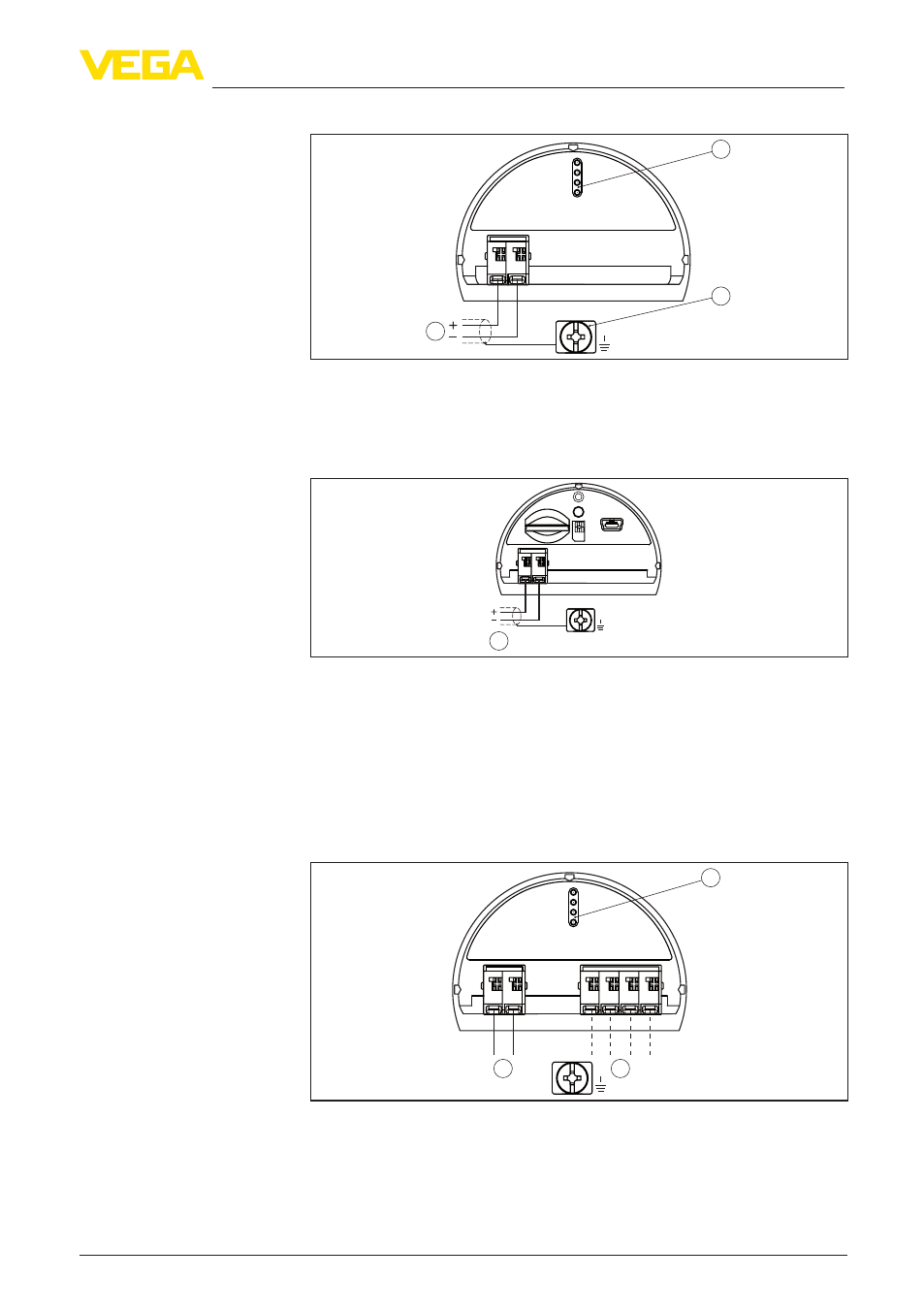

Рис. 30: Отсек подключения (двухкамерный корпус)
1 Питание/Выход сигнала
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Клемма заземления для подключения экрана кабеля
1
Bus
USB
Status
Test
SIM-Card
1
2
+
( )
(-)
Рис. 31: Подключение модуля мобильной связи к питанию
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5.5 Схема подключения (двухкамерный
корпус Ex d)
5 6 7 8
1
2
+
( )
(-)
3
1
2
4...20mA
Рис. 32: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Для модуля индикации и настройки или интерфейсного адаптера
3 Внутреннее соединение с разъемом для выносного блока индикации
и настройки (вариант)
Отсек подключения
Отсек подключения
встроенного моду-
ля мобильной связи
PLICSMOBILE
Отсек электроники
