11 Приложение
VEGADIF 65 • Foundation Fieldbus
36130-R
U-130605
Исполнение
Подключение
Крепление
Материал
Комплект по-
ставки
2
1/4-18 NPT
IEC 61518
PN 160: M10, PN
420: M12
AISI 316L
вкл. 2 воздушных
клапана (316L)
3
1/4-18 NPT
IEC 61518
PN 160: M10, PN
420: M12
Alloy C276
Без клапанов/резь-
бовых пробок
Овальный фланец, присоединение ¼-18 NPT или RC ¼, с выпуском воздуха
сбоку
1/4-18NPT
RC1/4
41,3 mm (1.63"
)
42 mm (1.65"
)
85 mm (3.35"
)
134,5 mm (5.3")
100 mm
(3.94")
106 mm
(4.17")
54 mm
(2.13")
+ –
7/16-20 UNF
M 10
1/4-18 NPT
RC1/4

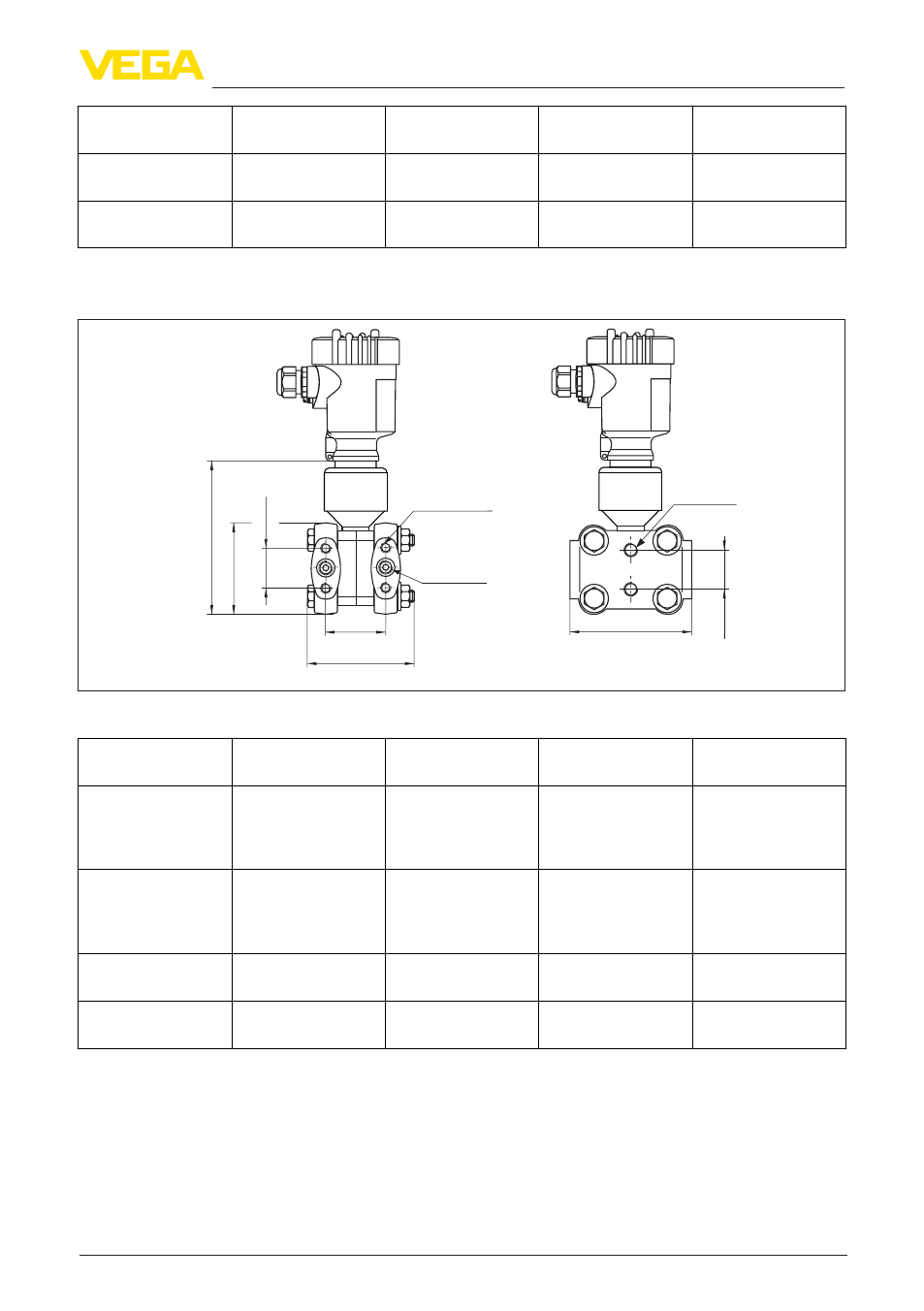

Рис. 69: Измерительная ячейка 10 mbar и 30 mbar
Исполнение
Подключение
Крепление
Материал
Комплект по-
ставки
C
1/4-18 NPT
IEC 61518
7/16-20 UNF
Сталь C 22.8
вкл. 4 резьбовые
пробки (AISI 316L)
и 2 воздушных кла-
пана
E
1/4-18 NPT
IEC 61518
7/16-20 UNF
AISI 316L
вкл. 4 резьбовые
пробки (AISI 316L)
и 2 воздушных кла-
пана
H
1/4-18 NPT
IEC 61518
7/16-20 UNF
Alloy C276
Без клапанов/резь-
бовых пробок
V
RC 1/4
7/16-20 UNF
AISI 316L
Без клапанов/резь-
бовых пробок
