4 Монтаж
VEGAPULS 61 • Foundation Fieldbus
36502-R
U-121123
d
h
d
h
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
200 mm
250 mm
300 mm
500 mm
800 mm

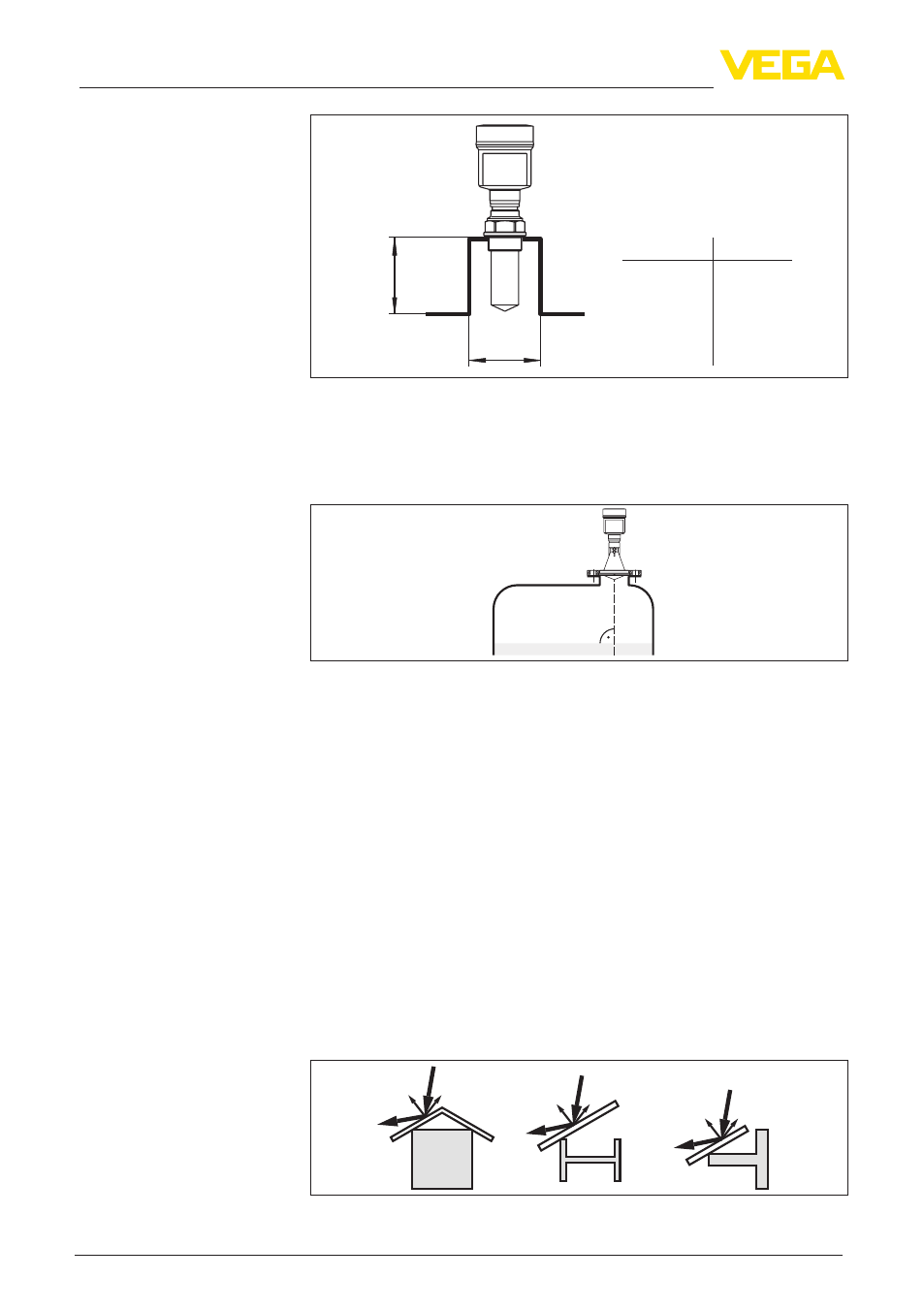

Рис. 16: Ориентировочные размеры патрубков
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 17: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при началь-
ной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.
Рис. 18: Отражатели над конструкциями в емкости
Ориентация датчика
Конструкции в емкости
