6 Начальная установка с помощью модуля индикации и настройки
VEGAPULS 66 с опускной трубой • 4 … 20 mA/HART - четырехпроводный
36524-R
U-121123
•
Клавиша [->]:
– изменение представления измеренного значения
– перемещение по списку
– выбор позиции для редактирования
•
Клавиша [+]:
– изменение значения параметра
•
Клавиша [ESC]:
– отмена ввода
– возврат в меню уровнем выше
Прибор настраивается с помощью четырех клавиш и меню
на дисплее модуля индикации и настройки. Функции клавиш
показаны на рисунке выше. Через 10 минут после последнего
нажатия любой клавиши автоматически происходит возврат к
индикации измеренных значений. Введенные значения, не под-
твержденные нажатием [OK], будут потеряны.
6.3 Параметрирование
Путем соответствующего параметрирования устройство настра-
ивается на условия применения. Параметрирование выполняет-
ся через операционное меню.

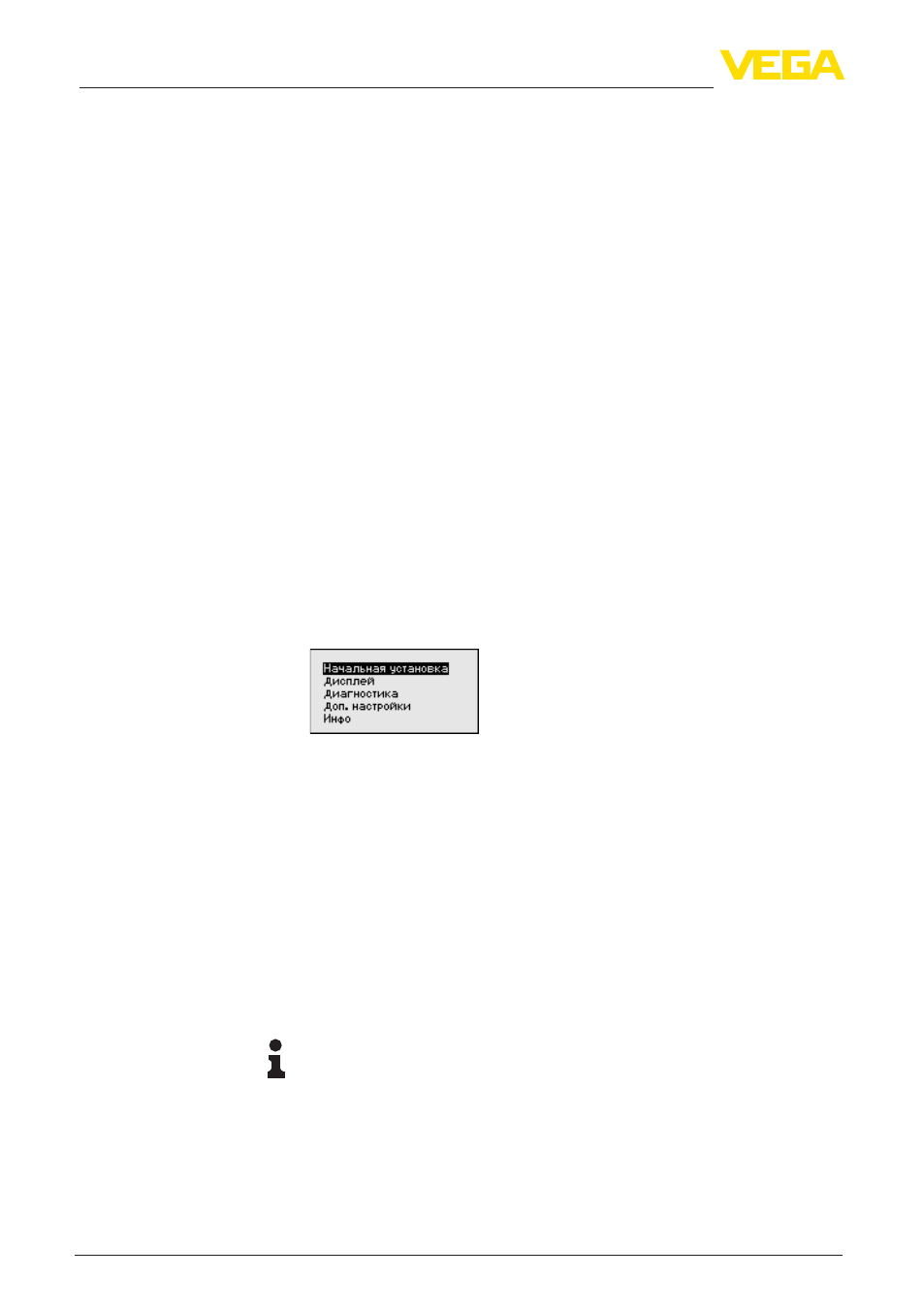

Главное меню разделено на пять зон со следующими функциями:
Начальная установка: обозначение места измерения, выбор
среды, применения, емкости, установка рабочего диапазона,
выход сигнала
Дисплей: выбор языка, настройки индикации измеренных
значений, подсветка
Диагностика: сведения о статусе устройства, указатель пико-
вых значений, надежность измерения, моделирование, эхо-кри-
вая
Доп. настройки: единицы устройства, память помех, кривая
линеаризации, сброс, дата/время, сброс, функция копирования
Инфо: имя устройства, версия аппаратного и программного обе-
спечения, дата заводской установки, особенности устройства
Информация:
В данном руководстве описаны специфические для данного
устройства параметры в разделах меню "Начальная установка",
"Диагностика" и "Доп. настройки". Описание общих параметров
в данных разделах меню см. в руководстве по эксплуатации
"Модуль индикации и настройки".
В руководстве по эксплуатации "Модуль индикации и настройки"
также см. описание меню "Дисплей" и "Инфо".
Система настройки
Главное меню
