4 Монтаж
VEGAPULS 66 с эмалевым покрытием • 4 … 20 mA/HART - четырехпроводный
36528-R
U-121123
0%
100%
4
5
5
6
7
8
10
1
2
3
8

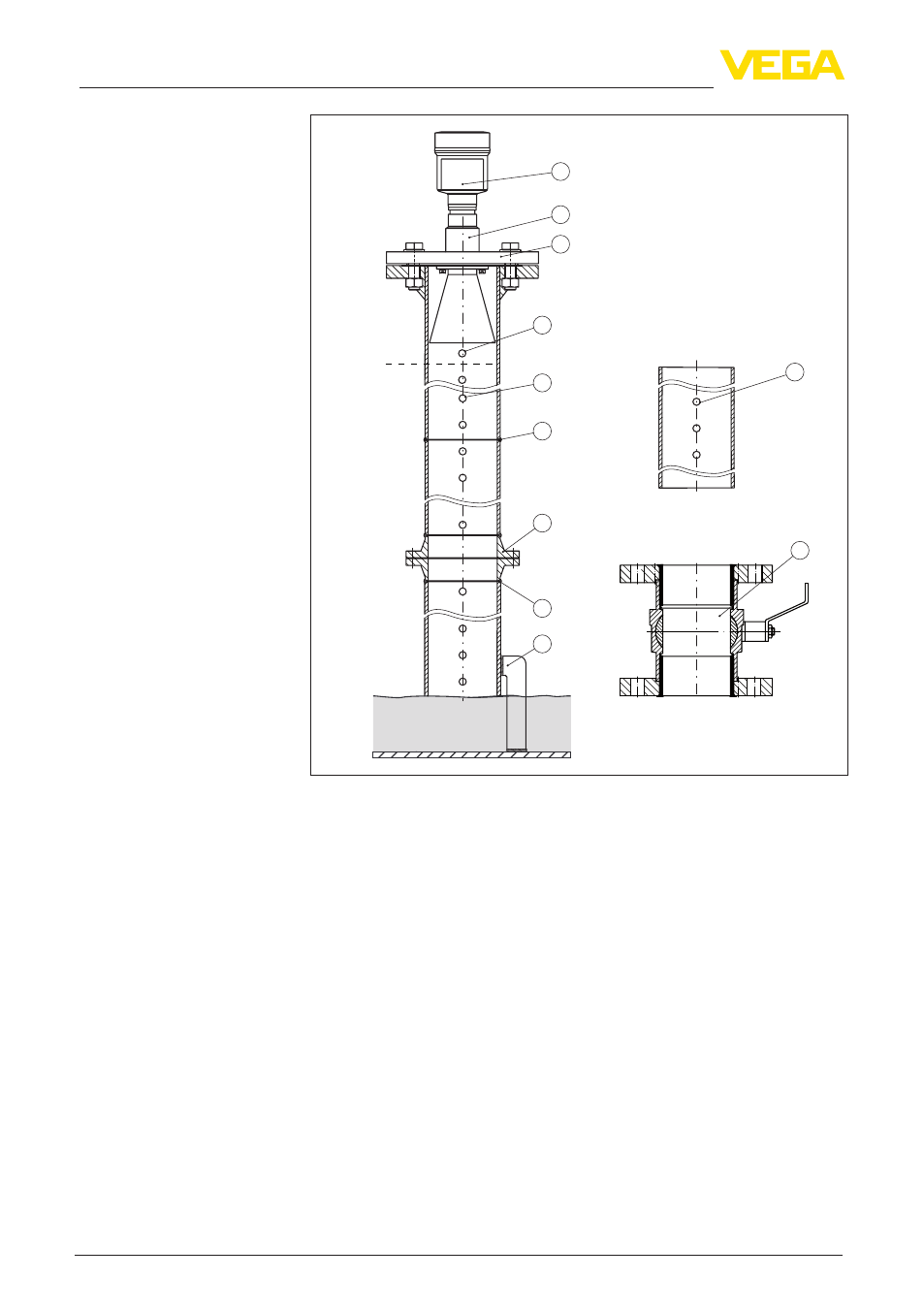

Рис. 13: Монтаж в уравнительной трубе
1 Радарный уровнемер
2 Метка направления поляризации
3 Резьба или фланец на приборе
4 Вентиляционное отверстие
5 Отверстия
6 Сварной шов
7 Приварной фланец
8 Шаровой кран с полным проходом
9 Крепление уравнительной трубы
Указания по ориентации:
•
Учитывать метку поляризации на датчике.
•
У исполнения с резьбовым присоединением метка располо-
жена на шестиграннике резьбового присоединения, у испол-
нения с фланцевым присоединением метка расположена
между двумя отверстиями фланца.
•
Все отверстия в уравнительной трубе должны лежать в одной
плоскости с этой меткой.
Указания по измерению:
