4 РУС
40
40
40

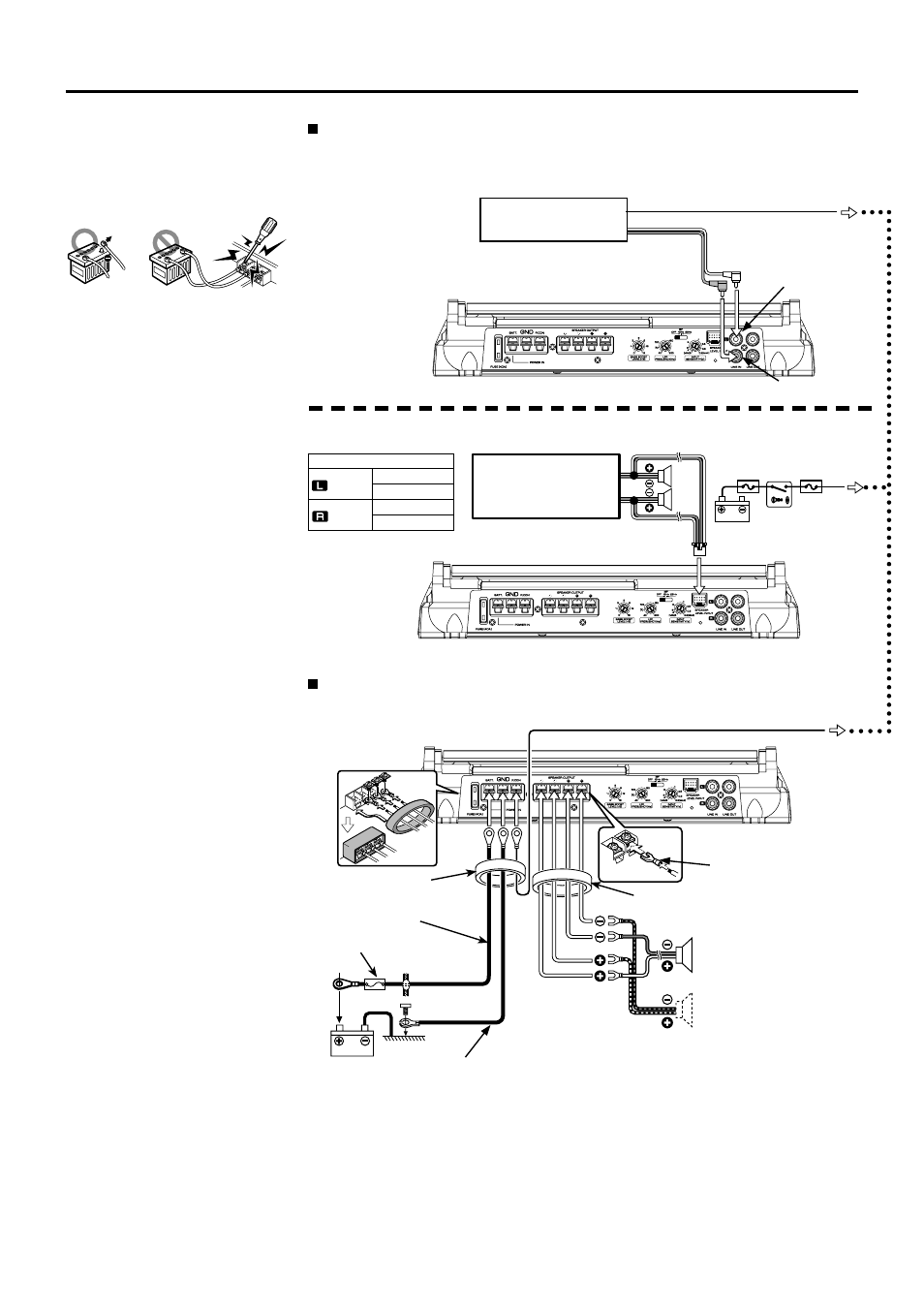

Схемы соединений
Подключение к входам типа RCA или входам с уровнем сигнала акустических
систем
- Подключение к входам типа RCA
- Подключение к гнездам с уровнем сигнала акустических систем
Подключение кабеля питания и кабелей акустических систем
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение
огня, вызванного коротким замыканием в
проводке, подключите гибкую вставку или
прерыватель вблизи положительной (+)
клеммы автомобильного аккумулятора.
ПРЕДОСТЕРЕЖЕНИЯ
- Если звук не воспроизводится нормаль-
но, немедленно выключите питание и
проверьте подключения.
- Перед изменением положения любого
переключателя выключайте питание уси-
лителя.
- Если перегорел предохранитель, про-
верьте провода на предмет короткого за-
мыкания, а затем замените предохрани-
тель на новый с такими же параметрами.
- Убедитесь в том, что нет неподключен-
ных проводов и разъемов, прикасающих-
ся к корпусу автомобиля. Чтобы предот-
вратить короткое замыкание, не снимай-
те изоляцию с кончиков неподключенных
кабелей или разъемов.
- Подключите кабели акустических сис-
тем к соответствующим акустическим си-
стемам по отдельности. Прикосновение
провода отрицательной (-) полярности
или провода заземления акустических си-
стем к корпусу автомобиля может приве-
сти к сбою в работе усилителя.
- После установки усилителя убедитесь
в том, что электрическое оборудование
(стоп-сигналы, сигналы поворота и стек-
лоочистители) функционирует нормаль-
но.
ЗАМЕЧАНИЕ
- Не выполняйте одновременное подклю-
чение кабелей к гнездам типа RCA и вхо-
дам с уровнем сигнала акустических си-
стем, т.к. это может привести к повреж-
дению акустических систем.
* Приобретаемые в магазинах принадлежно-
сти
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления питанием
Кабель со штекерами
типа RCA *
Вход левого канала
Вход правого канала
Цвет провода на разъеме
Левый
канал
Правый
канал
Белый
Белый/черный
Серый
Серый/черный
Фирменная автомагнитола
KENWOOD (головное
устройство без линейного
выхода)
Блок предохранителей
Аккумулятор
АСС
Провод управления питанием
Фиксатор проводов
(маленький)
Провод аккумулятора*
Предохранитель*
Аккумулятор Провод заземления*
Клемма подключения*
Фиксатор проводов (большой)
Сабвуфер (L+R)
