5 Подключение к источнику питания
VEGAPULS 65 • 4 … 20 mA/HART - двухпроводный
36515-R
U-121123

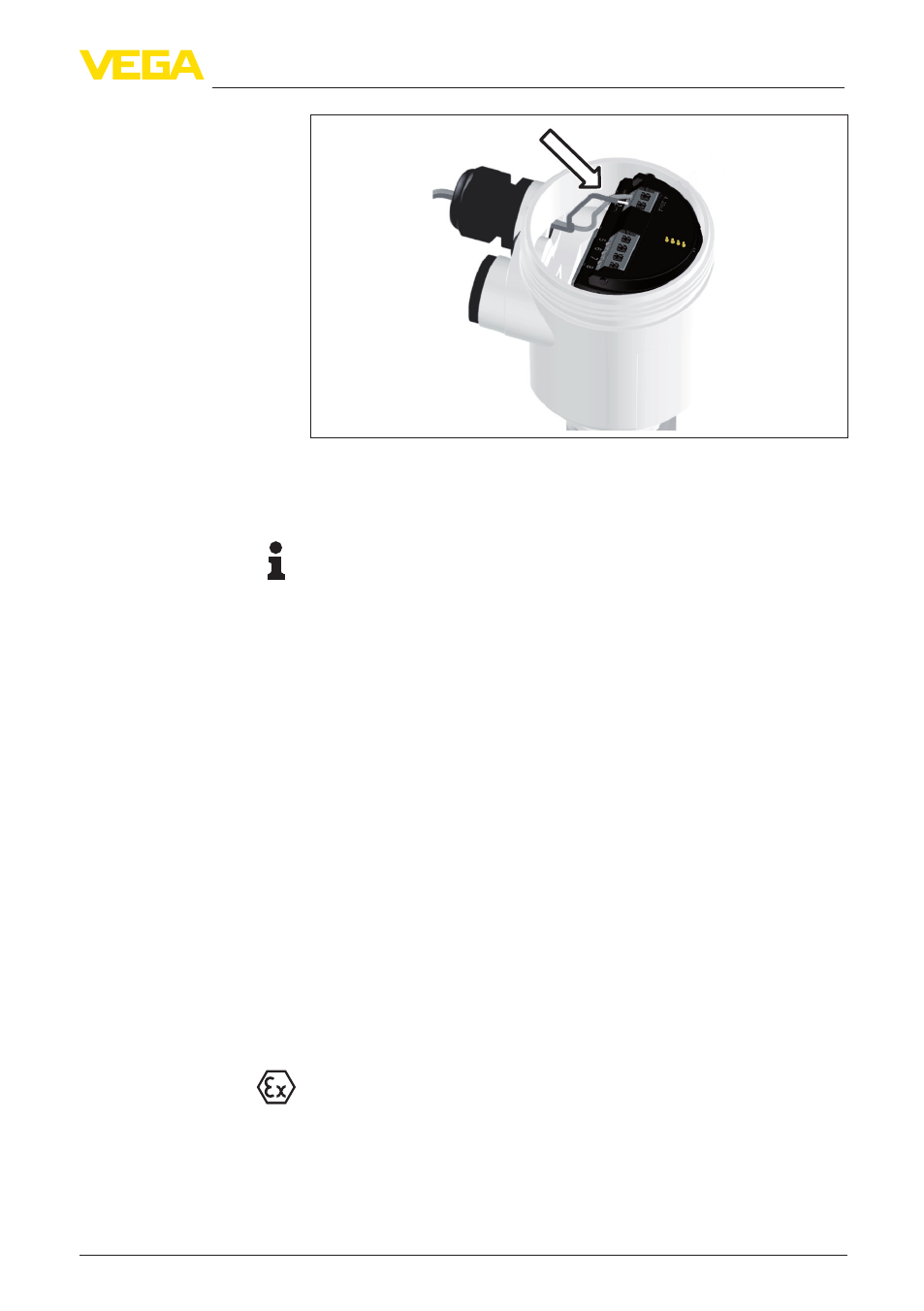

Рис. 13: Подключение: шаги 5 и 6
6. Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах встав-
ляются прямо в отверстия контактов. В случае гибких проводов
без конечных гильз, чтобы открыть отверстие контакта, нужно
слегка нажать на вершину контакта маленькой отверткой, после
удаления отвертки контакты снова закроются.
Макс. сечение проводов см. "Технические данные /Электромеха-
нические данные".
7. Слегка потянув за провода, проверить надежность их закре-
пления в контактах.
8. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9. Туго затянуть гайку кабельного ввода. Уплотнительное коль-
цо должно полностью облегать кабель.
10. Снова установить модуль индикации и настройки, если он
имеется.
11. Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунок ниже действителен для исполнения без взрывозащиты,
а также для исполнения Ex ia.
